PDF 3D dostępny w NX JANUARY 2019 RELEASE​

Możliwość eksportowania modeli NX CAD do pliku PDF 3D to funkcja bardzo oczekiwana przez użytkowników systemów CAx.  W najnowszej wersji NX JANUARY 2019 RELEASE​ operację eksportu do PDF 3D znajdziemy już jako nową funkcjonalność

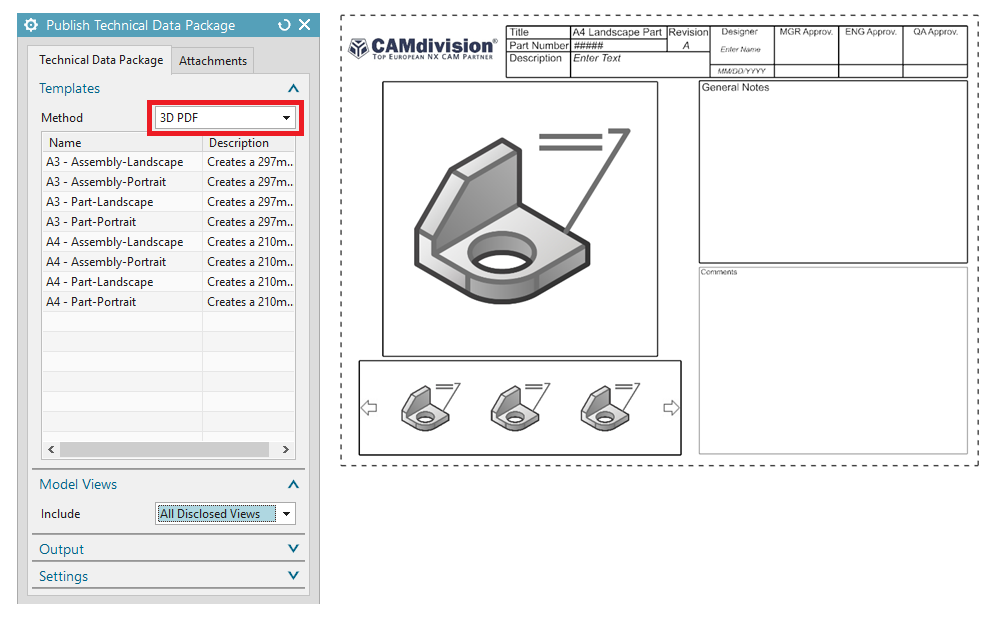

​Podczas tworzenia plików PDF 3D użytkownik musi wskazać wcześniej przygotowany szablon, na bazie którego NX CAD stworzy plik PDF 3D.

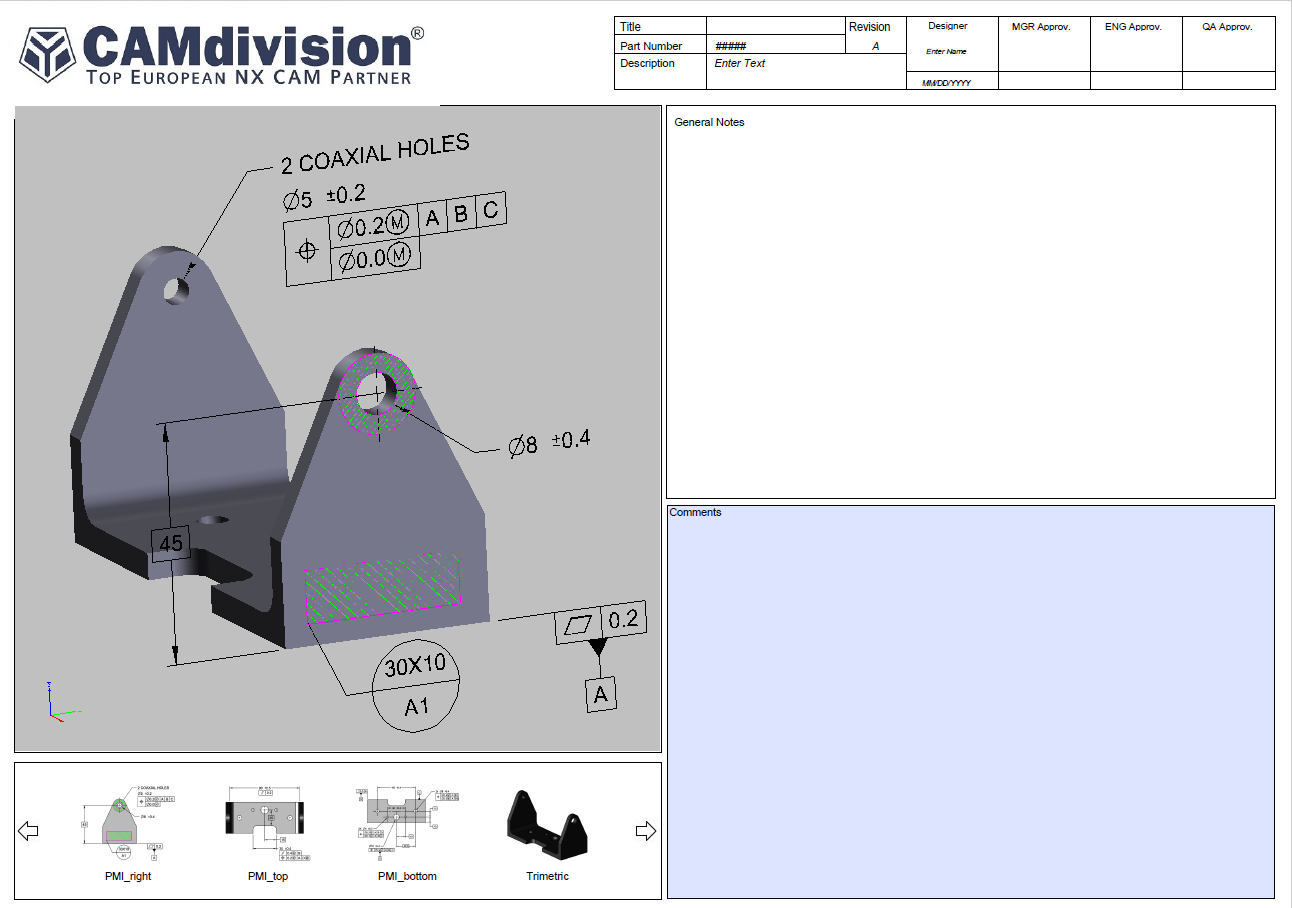

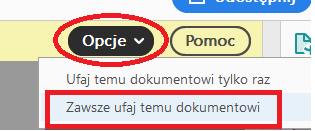

Ostatnim krokiem jest otwarcie wygenerowanego pliku w programie „Acrobat Reader DC”. Po otworzeniu  pliku  w Acrobat Reader DC,  prosimy w prawym górnym rogu zaznaczyć opcję „Zawsze ufaj temu dokumentowi”.

Po wykonaniu tej akcji możemy swobodnie obracać model, przytrzymując lewy klawisz myszy. Wszystko w dokumencie PDF!

P.S.

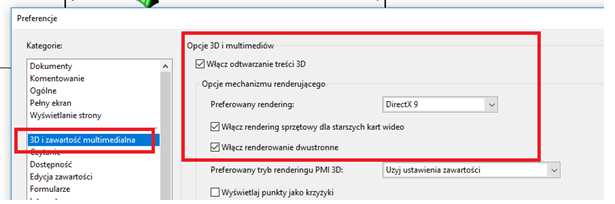

Jeżeli u Państwa Acrobat Reader DC nie otwiera pliku, prosimy włączyć następującą opcję:

Ewentualnie postąpić tak, jak na poniższym wideo:

Przykładowy plik, w którym można zobaczyć przedstawione funkcjonalności, można pobrać tutaj.

Źródło: CAMdivision, nxcad.pl
