Strefa Solid Edge ST odcinek 6.

Środa, 19.12.2012 r.

Przekrój na złożeniach

Podczas przygotowywania prezentacji z zamodelowanych uprzednio modeli, bardzo często potrzebne jest zademonstrowanie wewnętrznej struktury maszyny. Oczywiście, w tym celu można wyłączyć „obudowy”, jednak wtedy zamazywane są rzeczywiste gabaryty przedstawianego złożenia

Autor: Piotr Szymczak

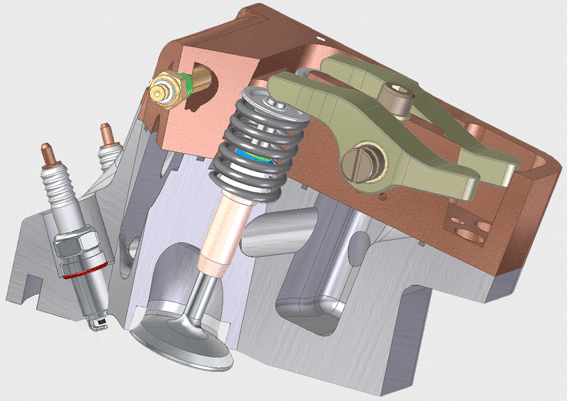

Rys. 1.

Zdecydowanie lepiej wykorzystać Przekrój (PMI/Widok modelu/Przekrój). Po wywołaniu polecenia, wskaż płaszczyznę na której wykonany będzie profil przekroju. Można wskazywać ścianki modeli tworzących złożenie, płaszczyzny lub powierzchnie.

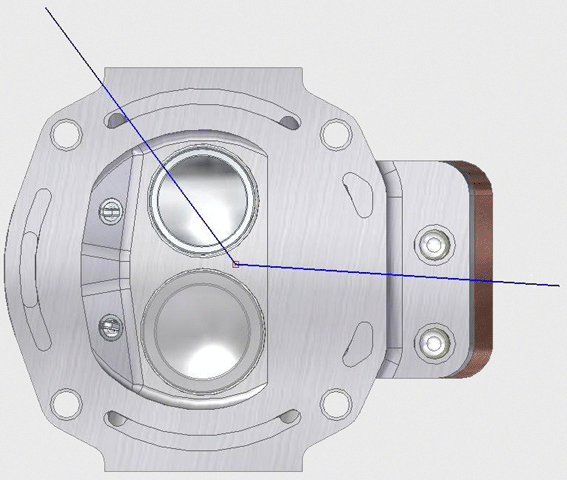

Wskaż lico i wykonaj profil, np. taki jak na rysunku 2. Kształt przekroju nie musi być zamknięty.

Rys. 2.

Po wykonaniu profilu, kliknij Zamknij szkic. Kolejnym krokiem jest ustalenie, po której stronie profilu ma zostać stworzony przekrój. Do tego służy strzałka wyświetlana na modelu. Nie ma znaczenia, czy profil jest zamknięty czy otwarty, zawsze należy wykonać ten krok, rys. 3.

Rys. 3.

Po określeniu strony Solid Edge ST5 przejdzie do definiowania odległości, na jaką ma zostać stworzony Przekrój. Na Pasku Podręcznym – Przekrój dostępne są opcje znane z „normalnego” wyciągnięcia. Jeżeli przecięte mają zostać wszystkie części tworzące złożenie, wartość rozciągnięcia ustal na Przez wszystkie.
Ostatnim krokiem jest wybranie tych części, które mają zostać przekrojone.

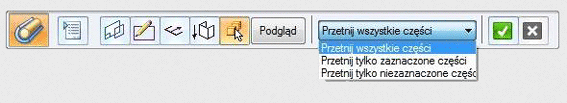

Rys. 4. Pasek podręczny – Przekrój

Na Pasku podręcznym – Przekrój dostępne są trzy opcje:
• Przetnij wszystkie części – wszystkie części zostaną przecięte. Jest to domyślna opcja;
• Przetnij tylko zaznaczone części – przekrój zostanie wykonany na zaznaczonych częściach;
• Przetnij tylko nie zaznaczone części – przekrój zostanie wykonany na niezaznaczonych częściach.

Wybierz Przetnij tylko zaznaczone części i wskaż elementy pokazane na rysunku 5.

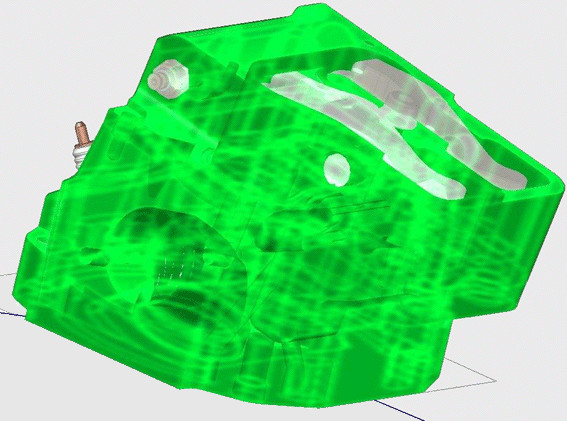

Rys. 5.

Następnie kliknij Podgląd i Zakończ. Przekrój został dodany.

Na jednym złożeniu może być zdefiniowanych dowolna ilość przekrojów. W PathFinder pojawia się nowa grupa Przekroje, w której są one gromadzone. Zaznaczenie i odznaczanie pola wyboru przy poszczególnych przekrojach powoduje Włączanie/Wyłączanie przekroju z widoku. W celu edycji przekroju, należy w PathFinder kliknąć na niego PPM i z menu kontekstowego wybrać Edytuj definicję. Spowoduje to wyświetlenia Paska Podręcznego – Przekrój.

To wszystko, powodzenia :) przy tworzeniu własnych przekrojów!

(PS)

Autor prowadzi blog dedykowany Solid Edge ST (link tutaj).
Jest także autorem książki o Technologii Synchronicznej w Solid Edge i ekspertem CAMdivision Sp. z o.o.
