Środa, 17.09.2018 r.

Solid Edge Portal – dla wszystkich?

Pojawieniu się systemu Solid Edge 2019 towarzyszyło także wprowadzenie przez Siemens PLM Software bezpiecznej platformy internetowej do przechowywania i przeglądania zawartości plików 3D, rysunków 2D oraz do udostępniania tych projektów innym użytkownikom. Za pośrednictwem Solid Edge Portal w obrębie danego projektu użytkownicy, którym udzielimy dostępu, mogą dodawać swoje notatki i znaczniki. Dostęp do pliku możemy usunąć w dowolnym momencie – a procedura udostępnienia plików przeprowadzana jest drogą mailową. Co więcej, rozwiązanie to jest bezpłatne. I dostępne nie tylko dla użytkowników Solid Edge. Czy się sprawdza?

Maciej Stanisławski

Zawsze cieszyło mnie pojawienie się darmowych narzędzi wspomagających pracę inżynierów-projektantów, a Solid Edge Portal z założenia pozwala na bezpłatne zarządzanie plikami w chmurze. Użytkownik po bezpłatnej rejestracji (o czym już za chwilę) otrzymuje do dyspozycji przestrzeń 5 GB na swoje pliki. Może oczywiście przesyłać je i zarządzać nimi (także wieloma projektami w tym samym czasie), ma także możliwość zapisania plików do niemal dowolnego typu/formatu.

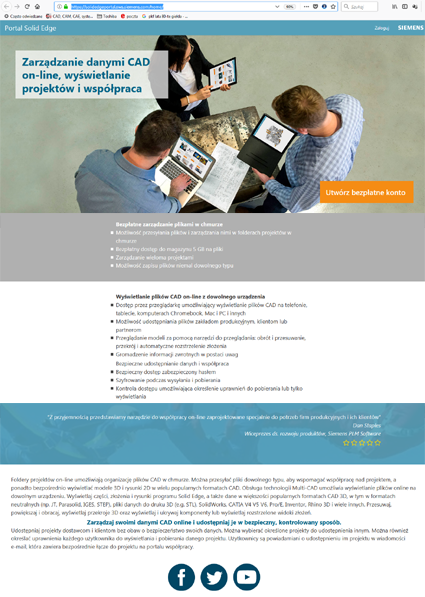

Strona startowa Solid Edge Portal

Strona startowa Solid Edge Portal. Miłym zaskoczeniem jest fakt, iż nie tylko ona, ale cały SE Portal jest w języku polskim
(czego nie można niestety powiedzieć o wszystkich zasobach on-line Siemens PLM Software)



Użytkownicy urządzeń mobilnych docenią fakt, iż Solid Edge Portal zapewnia dostęp przez przeglądarkę, umożliwiający wyświetlanie plików CAD na telefonie, tablecie, komputerach Chromebook, Mac i PC i innych. Przeglądarka wyposażona jest w narzędzia, takie jak obrót i przesuwanie, przekrój, czy też automatyczne rozstrzelenie złożenia itp. I oczywiście narzędzia pozwalające na czynienie adnotacji.



Dzięki obsłudze technologii Multi-CAD, Solid Edge Portal umożliwia wyświetlanie
niemalże dowolnych plików online na dowolnym urządzeniu.
Nie tylko części, złożenia i rysunki programu Solid Edge,
ale także dane w większości popularnych formatów CAD 3D:
w formatach neutralnych (np. JT, Parasolid, IGES, STEP),
pliki danych do druku 3D (e.g. STL), pliki natywne SolidWorks,
CATIA V4 V5 V6, Pro/E, Inventor, Rhino 3D i wiele innych...

Źródło: Solid Edge Portal



Dostęp do plików zabezpieczamy hasłem, kontrola dostępu umożliwia określenie uprawnień (czy pozwalamy na pobranie, czy tylko na wyświetlanie pliku), a połączenie podczas transferu plików jest szyfrowane.
Wcale nie musimy być użytkownikami Solid Edge, aby korzystać z Solid Edge Portal; wystarczy utworzyć konto użytkownika. Aby być jednak w zgodzie z sumieniem, proponuję pobrać i zainstalować przynajmniej bezpłatny Solid Edge 2D Drafting. Ale – uwaga – nie pobierajmy go, gdy mamy już zainstalowaną wersję 3D (Solid Edge 2019 lub wcześniejsze), gdyż może się zdarzyć, iż nastąpi konflikt między systemami, w wyniku którego – stracimy dostęp do funkcjonalności 3D (kwestia zakresu uprawnień wynikających z typu licencji).

Dostęp do Solid Edge Portal można uzyskać z poziomu Solid Edge, np. z Menu aplikacji – Wyślij – Portal Solid Edge, albo przez przeglądarkę, wchodząc na stronę: https://solidedgeportal.sws.siemens.com/home/

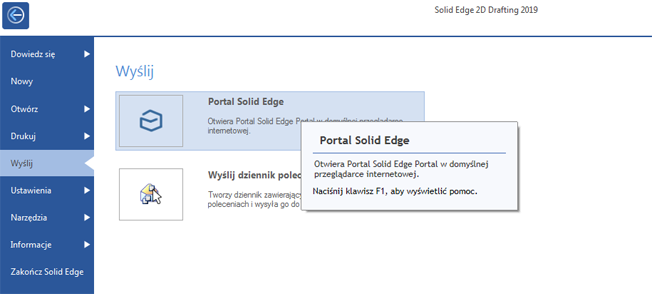

Solid Edge Portal z poziomu Solid Edge

Dostęp do Portalu Solid Edge uzyskamy także z poziomu Solid Edge 2019 (nawet z bezpłatnego Solid Edge 2D Drafting).
Po kliknięciu na widoczne powyżej okienko, w domyślnej przeglądarce otworzy nam się Solid Edge Portal...



Jak zacząć?
Albo korzystamy z już utworzonego konta (jeśli posiadamy konto użytkownika rozwiązań Siemens PLM Software), albo zakładamy nowe – wypełniając kwestionariusz i potwierdzając weryfikujący mail, które przesłany zostaje na adres podany podczas rejestracji.



Odpowiadamy na kilka prostych pytań, zakładamy konto... i gotowe :) Jak wspomniałem, konto na Solid Edge Portal
może utworzyć każdy zainteresowany... bezpłatnym przeglądaniem i wymianą plików CAD



Co dalej? Cóż, zaletą każdego rozwiązania działającego w chmurze, jest fakt, iż nie potrzeba dokonywać żadnej instalacji, a korzystać z niego możemy natychmiast po zalogowaniu, z każdego urządzenia zapewniającego dostęp do Internetu (prywatny komputer, stacja robocza w pracy, smartfon etc...). Zatem logujemy się i... z zadowoleniem znajdujemy nie tylko polskojęzyczne menu, ale także podpowiedzi w rodzimym języku.

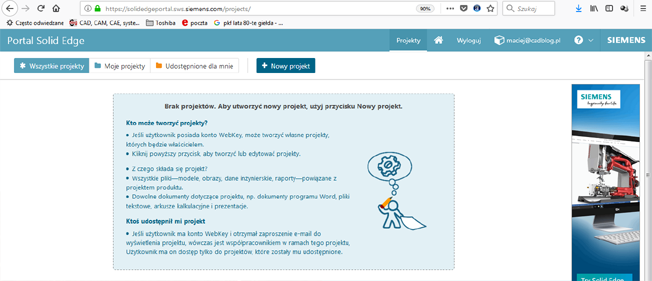

Aby zacząć pracę, klikamy w zakładkę „Nowy projekt”. Prościej chyba nie można :)

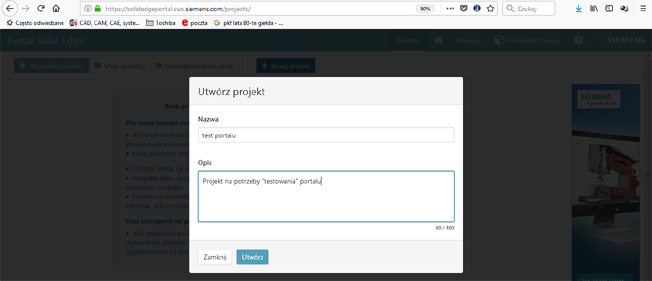

Kolejny krok to nazwanie projektu i dodanie ewentualnego opisu.
Pamiętajmy o innych współużytkownikach, nawet jeśli ów opis nie będzie on przydatny dla nas.

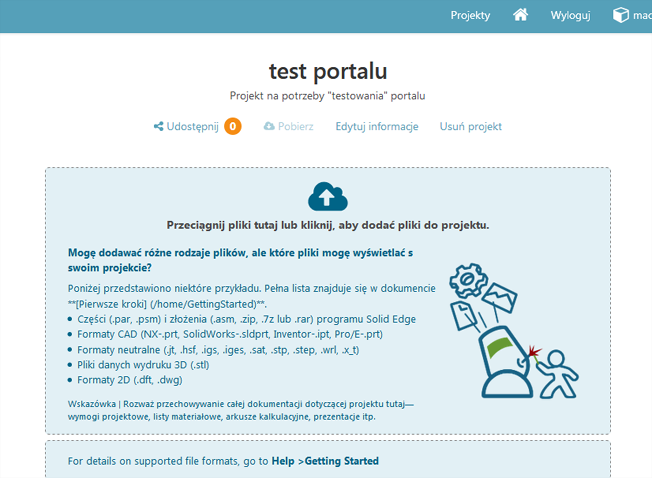

Strona naszego „projektu”. Aby dodać pliki, można otworzyć w osobnym oknie ich lokalizację i dodać do projektu
metodą przeciągnięcia (ang. drag & drop)...

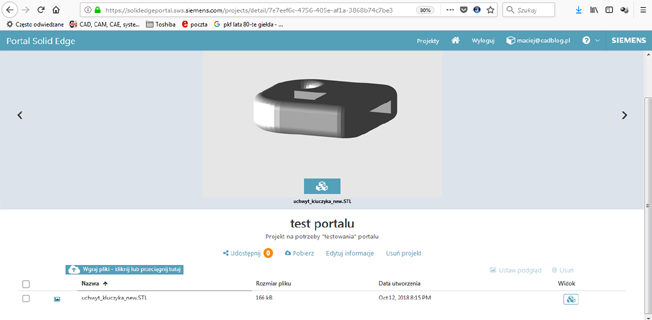

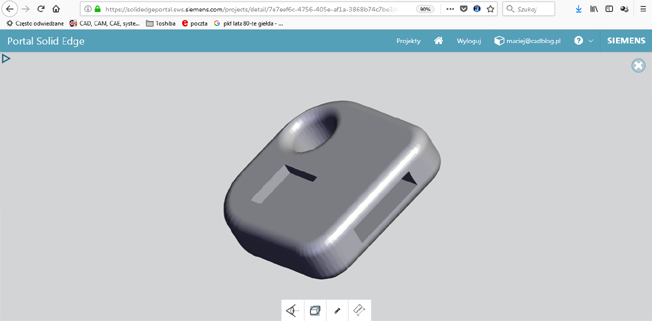

Widoczne „menu” naszego projektu i podgląd wybranego pliku. W tym wypadku jest to plik w formacie *.STL.
Po kliknięciu ikonki widocznej nad nazwą pliku, uzyskamy do niego dostęp...



Podręczne menu możemy rozwijać i z jego pomocą dokonywać pomiarów, zmieniać widok, dodawać adnotacje...

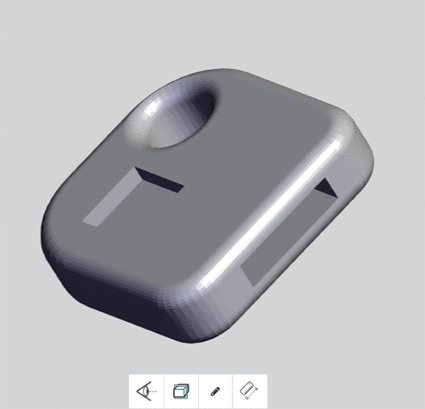

Menu graficzne Solid Edge Portal

Kliknięcie na jedną z czterech „startowych” ikonek widocznych pod modelem rozwija dostępne menu...

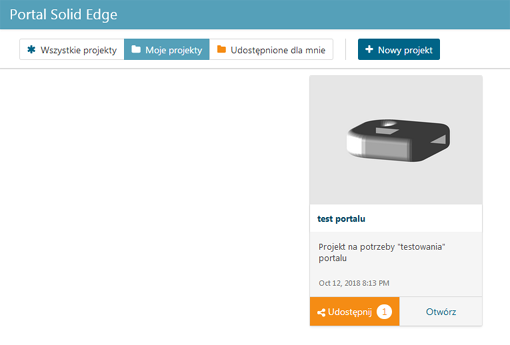

A jak udostępnić wybranej osobie nasz projekt – i wszystkie składające się na niego pliki? Wystarczy kliknąć wyróżniony pomarańczowym kolorem „przycisk” pt. „Udostępnij komuś ten projekt”.

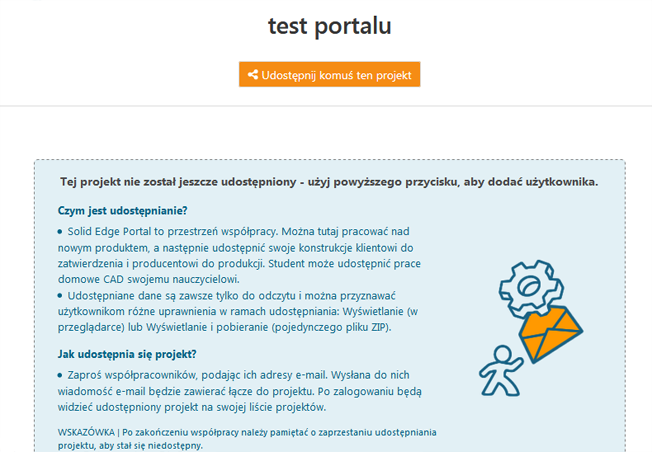

Powyżej okno udostępniania widoczne po raz pierwszy – z podpowiedzią. Poniżej – już realizowanego projektu.
Widoczna jest także liczba udostępnień.

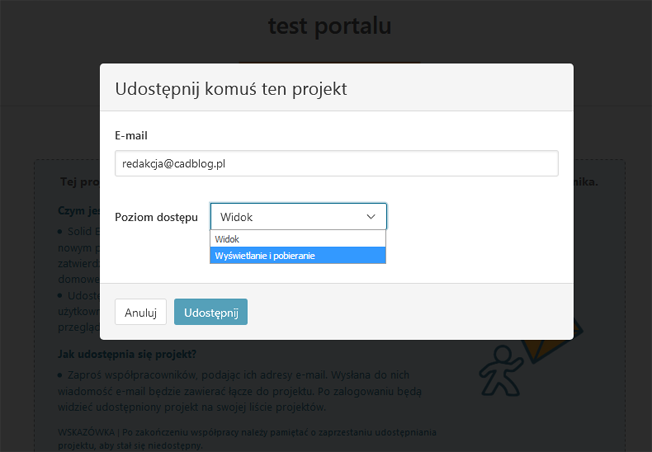

Udostępnienie polega na wpisaniu adresu mailowego odbiorcy...

... i ustawieniu poziomu dostępu. Opcje są dwie: „Widok” albo „Wyświetlanie i pobieranie”.

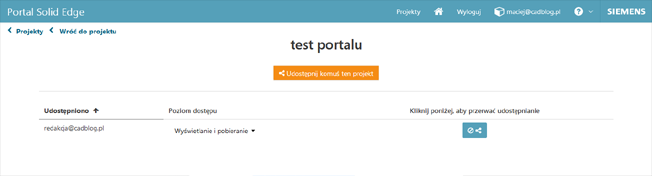

Udostępniono pomyślnie. W każdej chwili możemy oczywiście udostępnianie przerwać...

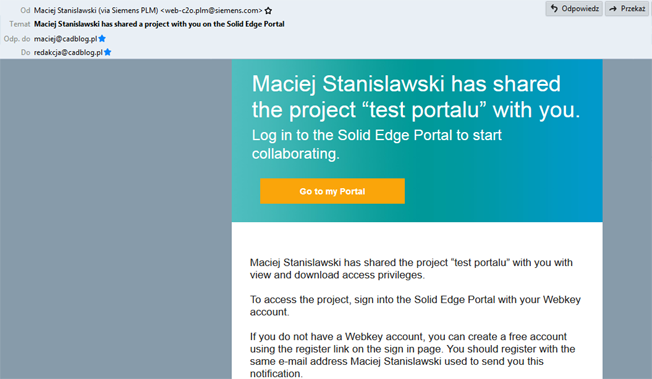

A tak wygląda wiadomość dla osoby, która otrzymuje od nas dostęp do projektu. Tutaj już obowiązuje język Szekspira, a nie polski
– nie powinno to stanowić problemu, ale szkoda...



Dodam, że najnowszą wersję Solid Edge 2D Drafting 2019 można pobrać tutaj. Warto :)

 Solid Edge 2D Drafting 2019

Czy bezpłatny CAD 2D ma sens? Jeśli zastanawiają się Państwo nad odpowiedzią, proponuję przeczytać ten krótki materiał:
„O wyższości AutoCAD LT inaczej... czyli polemika z Robertem Greenem”

(ms)
