Nesting w ZWCAD? Teraz to możliwe...

Firma Usługi Informatyczne „Szansa” poinformowała o udostępnieniu nowej nakładki na ZWCAD,
przeznaczonej do automatycznego optymalnego układania elementów na arkuszu.
Ograniczeniem obecnej wersji ZWNesting jest konieczność stosowania prostokątnego arkusza, gdyż obroty elementów nie są jeszcze obsługiwane. Ograniczenie to zostanie zapewne wyeliminowane
w jednej z najbliższych aktualizacji

Sposób uruchomienia nakładki i jej działania prezentuje poniższa animacja.

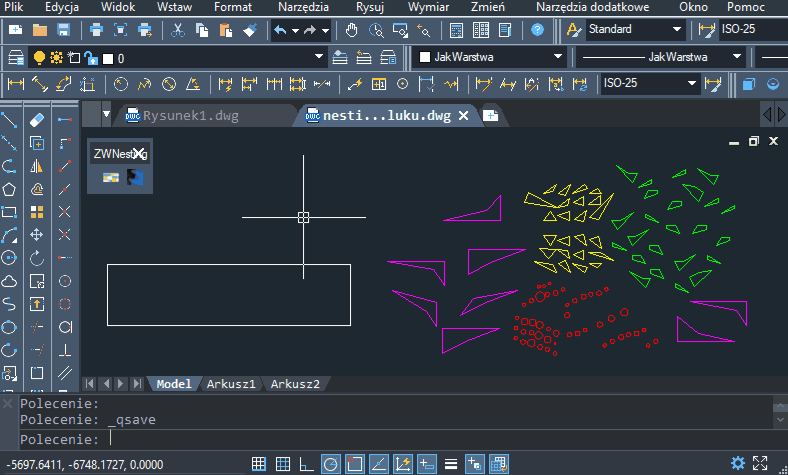

Jak działa ZWNESTING

ZWNesting w akcji...



Użytkownik ZWCAD decydujący się na zainstalowanie nakładki, będzie mógł korzystać z następujących funkcji:
• Margines – dodatkowa odległość pomiędzy układanymi elementami. Margines podajemy w jednostkach rysunku,
• Ilość kombinacji – proponowana przez użytkownika liczba prób ułożeń elementów. Losowana jest kolejność elementów, które są następnie układane. Automatycznie wybierany jest najlepszy układ,
• Ilość punktów na łuku – Jeśli element zawiera łuku, to na łukach zostaną rozmieszczone punkty. Za pomocą tej opcji określamy ile punktów ma się znajdować na poszczególnym łuku,
• Sposób układania elementów – układane elementy możemy przenieść lub skopiować do układu,
• Przetwarzanie współbieżne – opcja pozwala ustalić czy ZWCAD ma wykorzystać możliwości wielordzeniowych procesorów, tam, gdzie to możliwe. Użycie większej ilości rdzeni skraca czas obliczeń,
• Granica permutacji – określa maksymalną liczbę elementów, przy której będą sprawdzone wszystkie kombinacje ułożeń elementów. Użycie permutacji dla większej ilości elementów niż 8 może spowodować znaczne wydłużenie czasu obliczeń nawet do wielu godzin. Domyślnie granica permutacji jest ustawiona na 6 elementów co odpowiada 720 próbom ułożenia elementów,
• Poziom losowości elementów – ZWNesting domyślnie stara się układać na początku duże elementy, a później wpasowywać małe. Mamy jednak pewien wpływ na kolejność układania elementów. Przesunięcie suwaka w prawo zwiększa prawdopodobieństwo próby wstawienia małego elementu przed dużym, natomiast przesunięcie w lewo – zmniejsza je. Domyślnie ustawiony jest zrównoważony poziom.

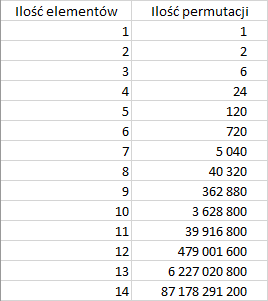

Ilość permutacji ZWNesting

Prezentowana tabela zawiera ilość układów do przeliczenia w zależności od ilości elementów permutacji...



Pozostała jeszcze jedna funkcja: kąt obrotu elementów. Ale jak wspomniałem, nie jest ona jeszcze dostępna. Docelowo będziemy mieli możliwość definiowania kąta obrotu układanych elementów. Program będzie próbował ułożyć elementy, obracając je kilkukrotnie. Gdy tylko funkcjonalność będzie obsługiwana, postaram się napisać więcej na temat nestingu w środowisku ZWCAD...

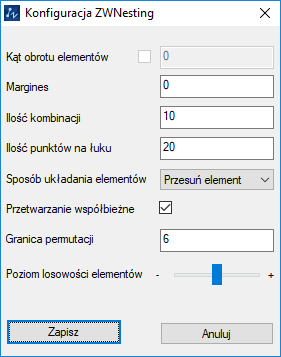

Okno ustawień ZWNesting

Jak widać, umieszczona na pierwszym miejscu funkcja „Kąt obrotu elementów” nie jest jeszcze aktywna/obsługiwana

(ms)

Źródło: zwcad.pl, Szansa
