Czwartek, 22.09.2011 r.

Od szkicu 2D do modelu 3D

Solid Edge z technologią synchroniczną zrewolucjonizował podejście i sposób, w jaki inżynierowie i designerzy posługują się systemami CAD, eliminując ograniczenia związane z modelowaniem parametrycznym opartym na historii operacji. Solid Edge pozwolił także na redefinicję pojęcia „łatwości użycia” – chociażby poprzez wprowadzenie narzędzia w postaci „koła sterowego”

Autor: Michael Brown

Użytkownik może w prosty sposób tworzyć modele 3D na bazie szkiców, lub modyfikować istniejące modele 3D albo złożenia – właśnie z pomocą koła sterowego. A jest ono jednym z elementów technologii synchronicznej, który postaram się Państwu w kilku zdaniach przybliżyć.

Zacznijmy od zmiany szkiców 2D na modele 3D. Użyjemy narzędzi szkicowania do narysowania zamkniętego obszaru (np. koła albo kwadratu). Następnie, zaznaczamy nasz obszar i od razu pojawi się koło sterowe. Wystarczy zaznaczyć i „pociągnąć” strzałkę, aby wyciągnąć nasz płaski szkic do modelu 3D (rys. 1.).


Rys. 1 i 2. Wyciągniecie i tworzenie bryły obrotowej za pomocą koła sterowego w Solid Edge ST 4

Aby utworzyć bryłę obrotową ze szkicu, przeciągamy kulkę koła sterowego na jakikolwiek linearny element szkicu, a następnie przeciągamy torus koła sterowego – powstaje bryła obrotowa (rys. 2.). Ta sama metoda może być użyta w celu konwersji zaimportowanych rysunków 2D do modeli 3D. Użytkownik może także wyciągać lub obracać wiele obszarów, zaznaczając je z wciśniętym jednocześnie klawiszem Shift lub Ctrl (Shift + kliknięcie myszą, etc.).

Podobnie w przypadku nie tylko tworzenia modeli 3D z rysunków płaskich, co modyfikowania istniejących modeli 3D, zaimportowanych lub utworzonych w środowisku Solid Edge ST. Otwieramy nowy element (np. „Frame3.par”, który znajdziemy w folderze SolidEdge ST4\Training folder – jest on wdzięcznym elementem do ćwiczeń), wybieramy/zaznaczamy jedną z płaszczyzn/powierzchni. Oczywiście pojawi się koło sterowe. Przeciągamy strzałkę, by przesunąć powierzchnię (rys. 3.) albo wprowadzamy wartość liczbową w pojawiającym się okienku.

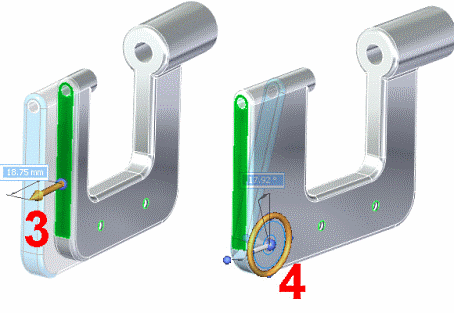

Rys. 3 i 4. Modyfikowanie geometrii istniejącego modelu 3D
za pomocą koła sterowego w Solid Edge ST 4

Powierzchnie mogą być także obracane, podobnie jak w przypadku opisu tworzenia brył obrotowych ze szkicu (rys. 4.).
Koło sterowe może także przydać się podczas manipulowania częściami w złożeniach. W środowisku złożenia, wystarczy kliknąć na pojedynczym komponencie, a pojawi się koło sterowe, umożliwiające przesuwanie lub obracanie zaznaczonego elementu/części.
Przyciśnięcie klawisza Ctrl przed kliknięciem osi koła sterowego pozwala na powielenie części (wykonanie duplikatu).
Korzystając z technologii synchronicznej, możemy szybko, elastycznie edytować nasze modele, nie dysponując nawet wiedzą o tym, w jaki sposób zostały one wcześniej zaprojektowane... (...)

(MB)
Mike Brown jest dyrektorem programu akademickiego Solid Edge

Źródło: Siemens PLM Software
