Piątek, 16.09.2011 r.

Jak to jest z „edu wersją” ciąg dalszy...

Import i eksport plików. Możliwości ich otwierania bez konieczności stosowania w tym celu dodatkowych – nierzadko zewnętrznych – aplikacji. Jak się okazuje, wszystko to oferuje wersja studencka (edukacyjna, akademicka – jak zwał, tak zwał) Solid Edge ST 4, dostępna dla każdego zainteresowanego tutaj

Tym razem prosty model zapisałem bez żadnych translacji do natywnego formatu Solid Edge.

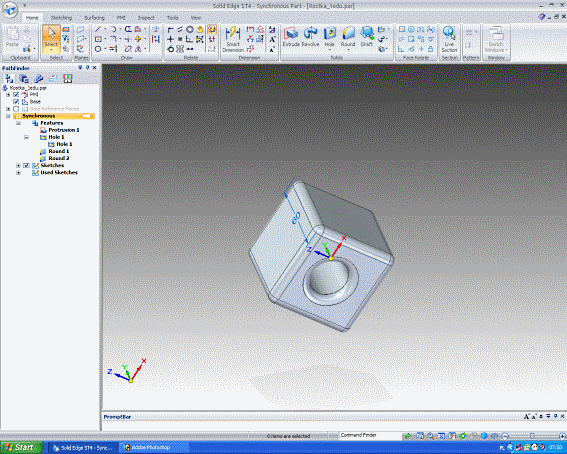

Kostka_edu.par – model zapisany do natywnego formatu w Solid Edge ST 4 (wersja studencka)
posłużył dalszym „eksperymentom”.

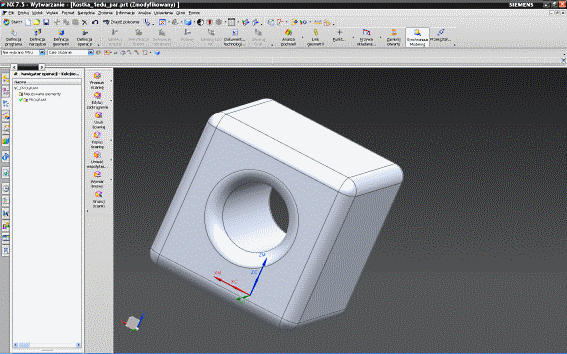

Plik z rozszerzeniem *.par (ang. part – część) dał się odczytać bez najmniejszego problemu m.in. w środowisku NX 7.5!
 Innymi słowy, nie ma konieczności zamiany plików na formaty zewnętrzne, jeśli chcemy korzystać z nich w środowisku innych niż Solid Edge systemów.

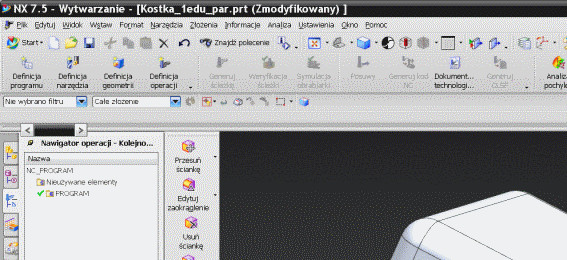

NX 7.5 nie sygnalizuje najmniejszych problemów przy odczycie plików *.par z Solid Edge ST 4 „edu”. Brawo dla twórców
programu akademickiego – chociażby za odwagę :)

Swoją drogą, w przypadku NX nie powinno to dziwić, gdyż z każdą wersją interoperacyjność (żeby nie powiedzieć: integracja) pomiędzy Solid Edge ST i NX jest coraz bardziej zaawansowana.

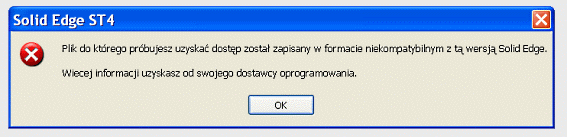

Co jednak z możliwością otwarcia pliku natywnego z wersji studenckiej w komercyjnej wersji Solid Edge ST 4? Cóż, jeśli szczęśliwie zainstalowaliśmy już spolszczenie (działa także na wersji „edu”!), przy próbie odczytu takiego pliku pojawi się – zgodnie z zapowiedzią producenta – taki oto komunikat, dobitnie wskazujący, iż jedyne (jak na razie) ograniczenie, jakiego się można doszukać w wersji studenckiej, działa i to skutecznie.

Mechanizm zapewne jest stosunkowo prosty i polega prawdopodobnie na kontroli nagłówka pliku przez środowisko komercyjnego Solid Edge. I tyle...

Pozdrawiam
Maciej Stanisławski

O Solid Edge ST 4 w wersji edukacyjnej można przeczytać także tutaj i tutaj

O tym, jak otwierać pliki zapisane w akademickiej wersji Solid Edge ST4 – tutaj.

Plik Kostka_1edu.par można pobrać tutaj
