Środa, 29.09.2010 r.

Testowania szykiem część kolejna
plus krótka informacja na temat Solid Edge ST 3...

Oj, dużo się dzieje, zamieszanie z papierową edycją, premiery i zbliżające się premiery, dopinanie kolejnego e-wydania... A tu dodatkowo dobiegające końca okresy testowe zainstalowanych na moim laptopie systemów CAD 2 i 3D. Trzeba było prace przerwać i wrócić do zaczętej kilka tygodni temu zabawy szykiem...

Tym razem przyszła pora na Bricscad'a V10, T-Flex'a, Kompas-3D i ZWCAD'a. Podjąłem także próbę wykonania operacji szyku w Project Butterfly, jak na razie – bez powodzenia (czekam na informacje z pierwszej ręki – od Asafa Sagiego, czy taka operacja jest w ogóle możliwa w tym środowisku). W pozostałych systemach jednak dało się ją przeprowadzić, chociaż nie obyło się tutaj bez niespodzianek.

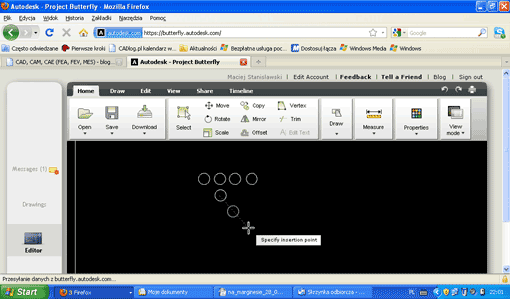

Butterfly... Jak na razie, bez rezultatu. A pojedyncze wstawianie 10 000 okręgów ;)...

Jeszcze tytułem wyjaśnienia: jak na razie testy nadal dotyczą jedynie szyku wykonywanego w szkicu 2D (z jednym małym wyjątkiem), polegającego na skopiowaniu/powieleniu okręgu o średnicy 2 mm w liczbie 10 000. Nad sensem takiej operacji i takiego porównania można podyskutować na forum, liczę także, iż tematu do dyskusji dostarczy przygotowany do kolejnego e-wydania artykuł na temat porównywania możliwości systemów CAD. A niebawem przejdę do szyku otworów, tym razem wykonywanego już w 3D...

Kilka uwag „na gorąco” o pracy z szykiem
W Bricscadzie użytkownicy systemów innych niż AutoCAD (i pochodne) będą musieli przyzwyczaić się do wpisywania parametrów szyku w oknie wierszy poleceń. Tutaj moim zdaniem ujawnia się przewaga DraftSight, czy też ZWCAD'a, gdzie parametry szyku określamy w osobnych menu otwierających się w nowych oknach.

Z kolei przewagą (przynajmniej dla początkujących użytkowników) „AutoCADowych” systemów wydaje się być łatwość odnalezienia ikonki narzędzia szyku. Ale może w zasadzie jest to przewaga istotna jedynie z punktu widzenia zapaleńca bawiącego się w testy różnorakich systemów, z którymi nierzadko dopiero przy tej okazji może pracować pierwszy raz?

„Show time”
Przyjęte założenia – jak poprzednio. Szyk prostokątny 100 x 100 okręgów o średnicy 2 mm każdy, z przesunięciem 3 mm...

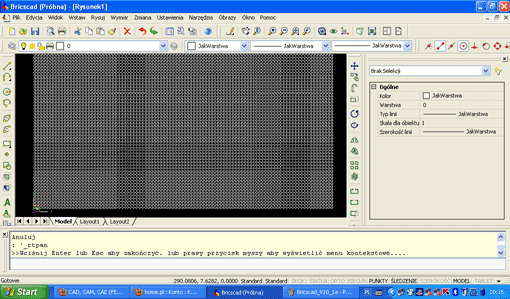

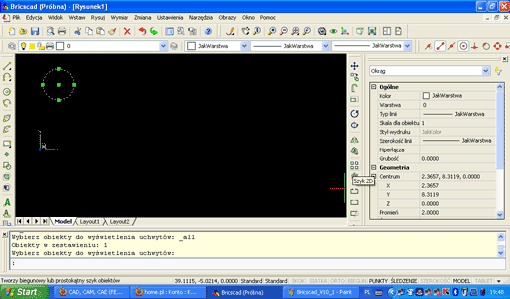

Bricscad V10

Na pierwszy ogień – Bricscad. Z tym systemem (we wcześniejszej wersji) miałem do czynienia jeszcze
w Projektowaniu i Konstrukcjach...

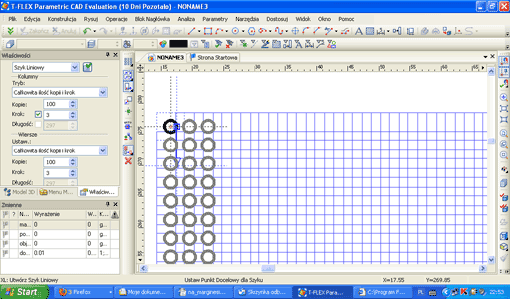

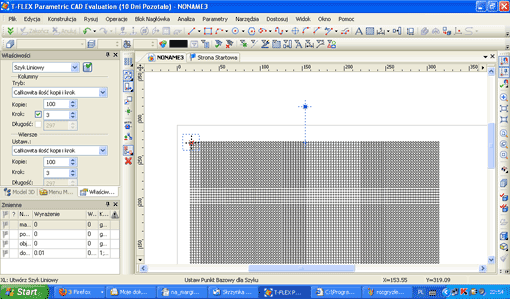

T-Flex

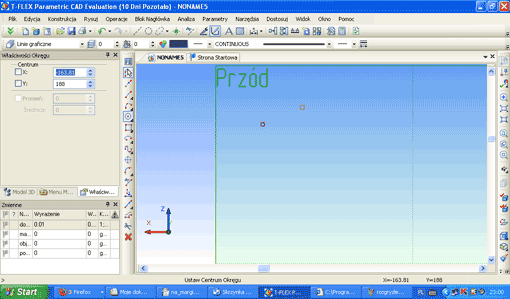

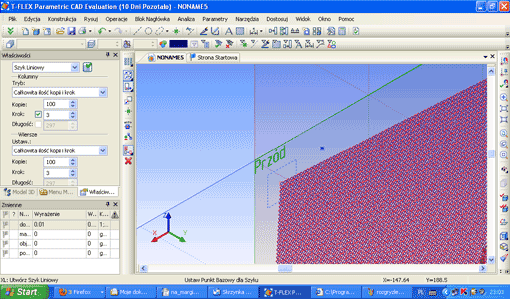

W T-Flex najpierw zabawa szykiem w 2D, a później w 3D, ale tylko na płaszczyźnie...

Nie miało to żadnego wpływu na szybkość wykonywanej operacji, chociaż w trybie 3D prędkość
pracy programu i wyświetlania wyraźnie zmalała. Cóż, możliwości sprzętowe testowego laptopa ;)...

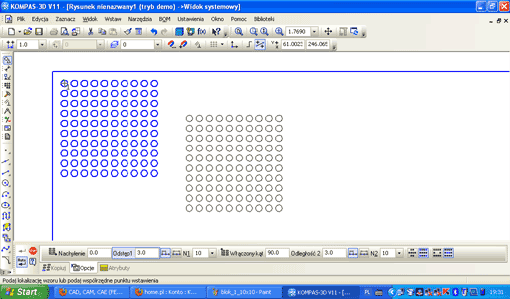

Kompas-3D

Kompas-3D początkowo sprawiał kłopot wynikający z ograniczenia liczby elementów w szyku.
Na szczęście polecenie szyku można odnieść do... utworzonego wcześniej szyku (system pamięta
domyślne ustawienia szyku)...

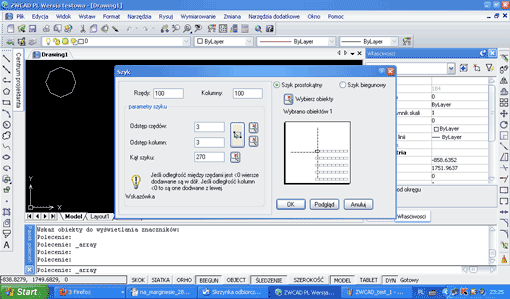

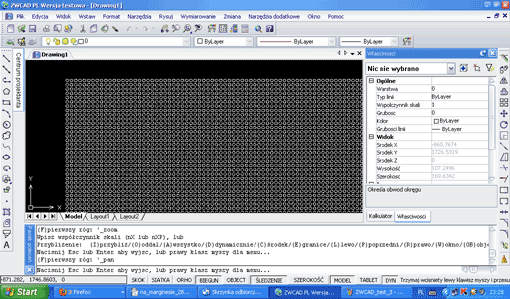

ZWCAD



Wyniki:

• Bricscad – natychmiast po zdefiniowaniu parametrów i zatwierdzeniu operacji;

• T-Flex – jw.

•  Kompas 3D – ok. 5 sekund, gdyż...

tutaj problemem okazało się ograniczenie możliwości wykonania szyku (kopiowania) do 1000 elementów. Na szczęście można wykonać... szyk szyku. Ja posłużyłem się najpierw definicją szyku 100 elementów (10 x 10) i powtórzeniem polecenia szyku, z jedyną różnicą polegającą na zmianie wartości przesunięcia względem osi X i Y (z 3 na 30). Zmiana tych dwóch parametrów w już zapamiętanej definicji szyku to ok. 5 sekund. Szyk wykonywany jest prawie natychmiast...

• ZWCAD – 8 sekund...

Jak widać, wcale nie jest regułą, iż aplikacje stricte 2D radzą sobie z operacją szyku szybciej niż systemy 2/3D. A skoro o tym mowa, zobaczymy, jak wypadnie „test szyku” w środowisku 3D. Innymi słowy, ciąg dalszy nastąpi...

Maciej Stanisławski

P.S.
Nie byłbym sobą, gdyby nie zdradził się z wieściami chodzącymi w sieci na temat Solid Edge ST 3 ;). Oficjalna premiera zapowiedziana jest na 13 października! Nieco ponad 2 tygodnie... Oj, będzie się działo (źródło: http://grundey.blogspot.com/2010/09/st3-impending-announcement-on-october.html) I jeszcze jedno – można wykonać szyk kołowy we FreeCAD (to a'propos pierwszej części testu), o czym świadczy wpis na forum CADblog.pl (link tutaj)
