Środa, 21.01.2015 r.

Jak samemu zbudować stację roboczą do CAD 3D
i czy to ma sens...

Wydawać by się mogło, że w obecnych czasach podejmowanie się samodzielnej budowy (składania) komputera do zastosowań CAD nie ma sensu. Na rynku działa wielu dostawców dedykowanych, wyspecjalizowanych maszyn, stacji roboczych, oferowanych w całkiem sporym przedziale cenowym. Okazuje się jednak, że jeśli dysponujemy ograniczonym budżetem, a zależy nam na osiągach maszyny, może warto zastanowić się i pójść tą drogą...

Maciej Stanisławski

...którą przed laty kroczyły rzesze entuzjastów informatyki i komputerów. Nawet piszący te słowa ma ciągle w pamięci wyprawy na warszawską giełdę „Bajtka” (nawiasem mówiąc był sobie kiedyś taki miesięcznik komputerowy, dodatek do br... „Sztandaru Młodych”, który inspirował zresztą do podejmowania działań takich jak tutaj opisywane), najpierw w celu zdobycia oprogramowania na 8-bitowe Atari, a z początkiem lat 90. – w celu nabycia komponentów do złożenia pierwszego upragnionego PC AT (procesor 286). Najtańsza obudowa, przechodzona płyta główna – od razu z procesorem i pamięcią pochodząca z prywatnego importu z Niemiec, zasilacz, komplet kabli, stacja dysków 5,25 i 3,5 cala, karta grafiki VGA (pamiętam moje wahanie, czy wybrać VGA, czy Herculesa), dysk twardy o pojemności 40 MB (sic!)... Poskładane, DOS wczytany z dyskietki i komputer od razu śmigał! Jedyne, czego zabrakło, to karta dźwiękowa – musiały wystarczyć piski z głośnika komputerowego, a chwilę potem Covox podłączony do portu drukarki :)

Jeszcze trzy lata temu, zanim ostatecznie przesiadłem się na wygodniejsze w praktyce dziennikarskiej netbooki i laptopy, pracowałem na stacji roboczej zbudowanej samemu, z różnych wydajnych, chociaż budżetowych (czyt. bardzo tanich) podzespołów (jak np. karta graficzna Matrox Millenium Dual Head obsługująca dwa monitory) i do zastosowań DTP (skład, łamanie, opracowanie graficzne czasopism i książek), jak i CAD ze średniej półki (SolidWorks, Solid Edge ST) w zupełności wystarczała.

Jak się okazuje, praktyka samodzielnego składania komputerów nie jest obca także obywatelom Stanów Zjednoczonych; mimo że siła nabywcza ich wynagrodzenia zdecydowanie przekracza możliwości przeciętnego Kowalskiego.

I tak całkiem niedawno do redakcji SolidSmack „zapukał” Czytelnik, który poprosił o opinię, czy zestaw komponentów, który samemu dobrał, będzie wystarczający do pracy z oprogramowaniem SolidWorks (projektowanie CAD 3D), KeyShot (fotorealistyczny rendering) i Adobe Creative Suite (projekty multimedialne i DTP). Wszystko pracujące pod kontrolą Windows 7.

Samemu korzystam w zasadzie z bliźniaczego zestawu oprogramowania, także pytanie wzbudziło moje szczególne zainteresowanie. Smaczku całości dodawał fakt, że budżet, którym dysponował Czytelnik, ograniczał się do 1600 USD (nie licząc monitora, klawiatury, myszy, kontrolera 3D etc.). W przeliczeniu na złotówki, jest to powiedzmy ok. 6 000 PLN (nieco poniżej). Czy to dużo?

Jeśli zakładamy, że w tej cenie uda nam się nabyć wydajną stację roboczą do zastosowań CAD, zbudowaną z wykorzystaniem nowoczesnych komponentów, to jest to chyba odpowiednia kwota. Gdy jednak sięgniemy po ofertę uznanych producentów, to znajdziemy np.: „bazową” stację roboczą DELL (model Precision T1700 MT) w cenie 4465 PLN brutto. Wyposażona w procesor Intel Xeon E3-1220 (3.1-3.4 GHz, 8 MB cache), pamięć RAM 4GB DIMM DDR i dysk twardy: 2x500GB HDD magnetyczny 7200 obr./min może okazać się hmm... mało wydajna w przypadku renderingu w KeyShot (pamięć i procesor). CAD 2D – owszem, tak, ale 3D i rendering – chyba nie bardzo.

Zerknijmy zatem na listę komponentów przygotowaną przez Czytelnika SolidSmack: dla ułatwienia, nazwijmy go Jack.

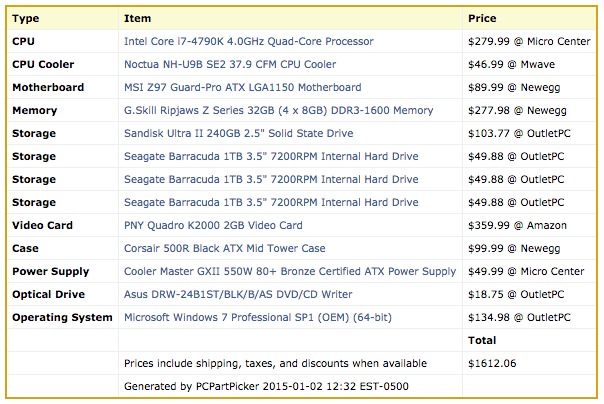

Rys. Oryginalny spis elementów, z których ma powstać wymarzona stacja robocza...

Postarałem się znaleźć te same elementy w ofercie polskich firm. Udało się, poniżej przytaczam ich podstawowe parametry wraz z orientacyjną ceną zakupu. Wszystkie ceny brutto, a podzespoły są oczywiście nowe (znalezione na jednym z popularnych serwisów aukcyjnych, ale w opcji „Kup teraz”).


1. Procesor Intel Core i7-4790K 1150 4x4GHz
Wydajny, czterordzeniowy procesor. Koszt ok. 1300 – 1400 PLN,

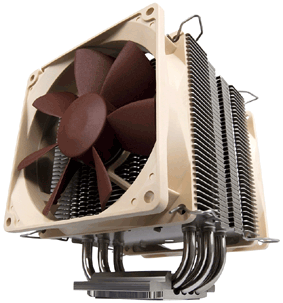

2. Czymś go trzeba chłodzić, zatem „wiatraczek”. Potężny Radiator Noctua NH-U9B SE2 (125 mm, 640g, tylko 7.9 dBA) – ok. 225 PLN,

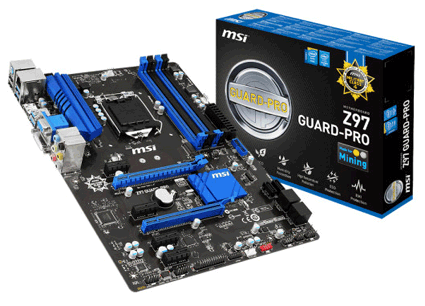

3. Płyta główna, tutaj konkretnie model MSI Z97 GUARD-PRO (SATA3 M.2 USB3 PCIe3.0 1150 ATX), za ok. 390-420 PLN,

4. Teraz pamięć RAM, niech to nie będzie śmieszne 4GB, ale... 32 GB! Zatem wybieramy DDR3 8GB PC3-12800 1600 Mhz DIMM, za ok. 280 PLN, co nam daje razem 1120 PLN (bo 4 x 8 GB)...

5. Pamięć „masowa” podstawowa: dysk SSD SanDisk Ultra II 240 GB 2,5" SATA III, za ok. 410 PLN,

6. Do tego 1TB SEAGATE Barracuda SATA/600 7200 64MB za ok. 250 PLN (można dokupić kolejny, podobnie jak zdecydował Jack, ale uważajmy na budżet w Polsce, bo tutaj ceny mogą okazać się wyższe niż za oceanem...),

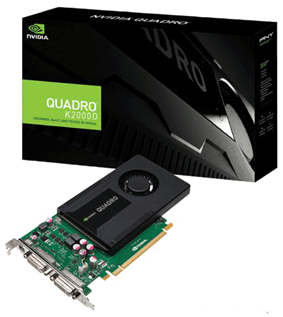

7. Grafika – tutaj trzeba „zaszaleć”: PNY Quadro K2000D 2048 MB PCI EXP VCQK2000DVI-PB za ok. 1800 PLN,

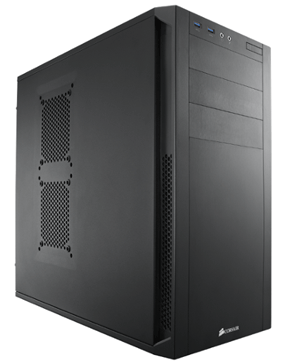

8. W czymś to wszystko wypadałoby upakować; może wystarczy obudowa Midi Tower ATX, np. CORSAIR CARBIDE 200R BLACK za ok. 230 PLN,

9. I do tego zasilacz ATX 550W CORSAIR VS 120 mm PFC (w promocji 188 PLN, normalnie ok. 220 PLN).

10. Na koniec napęd optyczny – np. czarna nagrywarka DVD ASUS DRW-24F1ST SATA za ok. 70 PLN...

W sumie jest to 5983 PLN brutto (jeśli dobrze policzyłem). Wychodzi podobnie, jak w USA, z tym, że do „polskiej” stacji roboczej włożyliśmy mniej dysków twardych.

W tej cenie złożyliśmy jednak całkiem szybką, wydajną maszynę. Pozostaje zakup OS (może uda się jako OEM razem z płytą główną?) i można „śmigać”.

Ciekawe, co udałoby się złożyć, gdybyśmy nasz budżet okroili powiedzmy... o połowę? I czy do systemów CAD 3D miałoby to sens? Biorąc pod uwagę parametry mojego budżetowego lapciaka, który z trudem, ale jakoś „daje radę” (podkręcony do granic przegrzania :)), to gra chyba jest warta świeczki...

CDN.

P.S.
Na „deser” – anglojęzyczny videotutorial (z 2013 roku) pokazujący, jak samemu poskładać i uruchomić PC...

Źródła: SolidSmack
Zdjęcia komponentów: allegro.pl
