Piątek, 18.11.2016 r.

BricsCAD i... wszystkie pliki

Wszystkie pliki? Mowa oczywiście o plikach zapisanych w formatach natywnych innych systemów CAD. Jest w tym trochę przesady, bowiem BricsCAD nie jest w stanie obsłużyć wszystkich formatów, ale z większością z nich radzi sobie nadspodziewanie dobrze (otwiera nie tylko pojedyncze modele, ale i złożenia, co więcej – rozpoznając ich strukturę). A to istotna zaleta systemu w sytuacji, gdy praca w środowisku MCAD (ang. multiCAD) staje się coraz popularniejsza w praktyce inżynierskiej...

Maciej Stanisławski

Czy to możliwe, by program CAD 3D, którego wersja instalacyjna (V16) zajmuje zaledwie 428 MB, był w stanie importować nie tylko geometrię, ale kompletne modele bądź złożenia zapisane do natywnych formatów innych systemów CAD? Odpowiedź może być tylko jedna: nie.

Użytkownik BricsCAD V16/V17 w wersji podstawowej może zapomnieć o obsłudze innych formatów, niż natywne *.dwg i *.dxf, neutralny *.sat (ACIS), formaty z rodziny Windows Metafile, *.dae (Collada), czy też *.skp (SketchUp).



Format źródłowy widocznego na ekranie modelu to... plik złożenia SOLIDWORKS. W oknie po lewej wyświetlona została
struktura (wszystkie komponenty) składające się na zaimportowany model...



Natomiast posiadacz wersji BricsCAD Pro lub Platinum może korzystać z dużo większych możliwości, ale... pod jednym warunkiem. Musi pobrać (kupić) i zainstalować niezwykle przydatny dodatek. Dodatek, który zmienia sposób, w jaki do tej pory można było patrzeć na systemy CAD z niższej półki cenowej.

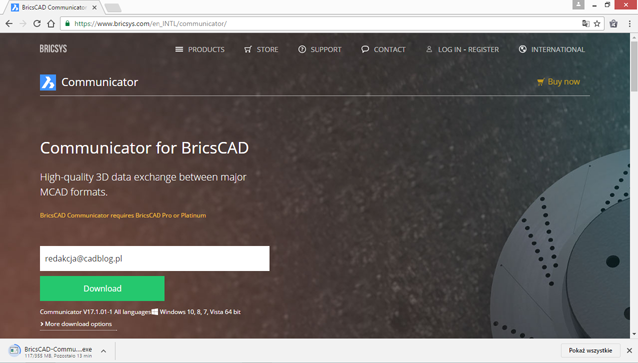

Producent udostępnia 30-dniową w pełni funkcjonalną wersję testową BricsCAD Communicator...



BricsCAD Communicator
BricsCAD Communicator to dodatek do programu BricsCAD Pro i Platinum (dostępny od wersji V16), zwiększający możliwości wymiany plików z modelami trójwymiarowymi. Oprócz importów i eksportu standardowych (neutralnych) formatów wymiany plików 3D takich jak: SAT, STP, IGS, Communicator daje możliwość importu i eksportu plików w natywnych formatach popularnych programów CAD 3D: Catia, Inventor, SolidWorks. Poniżej znajdą Państwo dokładnie wyszczególnienie obsługiwanych rozszerzeń:

Import:
• SAT (ACIS),
• STE, STP (STEP),
• IGS (IGES),
• CATIA V4 i V5,
• VDA (VDA-FS),
• IAM, IPT (Inventor),
• PARASOLID,
• PAR, PSM (Solid Edge ST),
• PRT (NX),
• ASM, PRT (Creo Elements/Pro Engineer),
• SLDASM, SLDPRT (Solidworks)

Export (tutaj możliwości jest mniej):
• STE, STP (STEP),
• IGS (IGES),
• CATIA V4 i V5,
• VDA (VDA-FS),
a także 3D PDF.

BricsCAD i BricsCAD Communicator mają osobne licencje! Warto o tym pamiętać, aby nie oglądać powyższego komunikatu...



Co więcej – o czym wspomniałem już na początku – otwarcie pliku w natywnym formacie nie oznacza, że importujemy samą geometrię modelu/złożenia; jeśli dokonamy odpowiedniej zmiany w preferencjach modułu Communicator (z poziomu ustawień BricsCAD), uzyskamy dostęp do całej struktury modelu (tylko wersja Platinum – przyp. redakcji) i w łatwy sposób będziemy mogli modyfikować poszczególne, interesujące nas komponenty.

Jak to zrobić?
Po zainstalowaniu BricsCAD w wersji Platinum (30-dniowa wersja testowa BricsCAD V17 instaluje się od razu w pełnej, najbogatszej wersji Platinum), musimy pobrać i zainstalować moduł Communicator. Jego wersja instalacyjna „waży” ponad 1 GB – porównanie z całym bazowym BricscCAD robi wrażanie i daje wyobrażenie na temat ilości linijek kodu potrzebnych do napisania tego modułu.



Zainstalowany BricsCAD V17 zajmuje 517 MB, a Communicator... 1,31 GB!



Po pobraniu wystarczy dokonać prostej instalacji – a po jej zakończeniu BricsCAD uruchomi się już z dostępnym modułem Communicator.

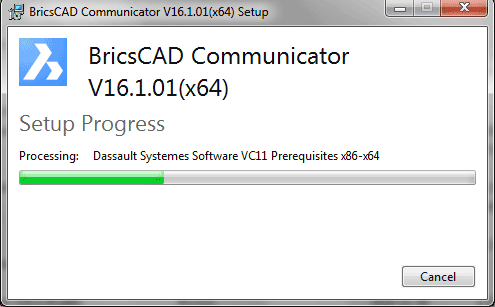

Instalacja BricsCAD Communicator V16 (obecnie dostępna jest już wersja 17).
Widoczny postęp instalacji translatorów oprogramowania DS (CATIA i SOLIDWORKS)...


Jednak, aby w pełni cieszyć się możliwościami dodatku, trzeba będzie dokonać pewnych modyfikacji „ręcznie” – co starałem się pokazać na poniższych ilustracjach, na przykładzie pliku złożenia SOLIDWORKS (wykorzystany model pompy pochodzi z biblioteki GrabCAD)...

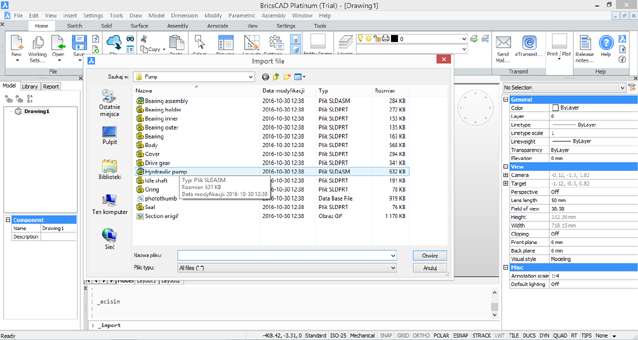

Jak już wiemy, po zainstalowaniu BricsCAD Communicator, mamy możliwość importu plików natywnych z innych formatów...



...jednak program otwiera nam jedynie geometrię modelu, bez dostępu do struktury poszczególnych komponentów.



Możliwe jest oczywiście modyfikowanie modelu, ale czynności te są wtedy mocno utrudnione.

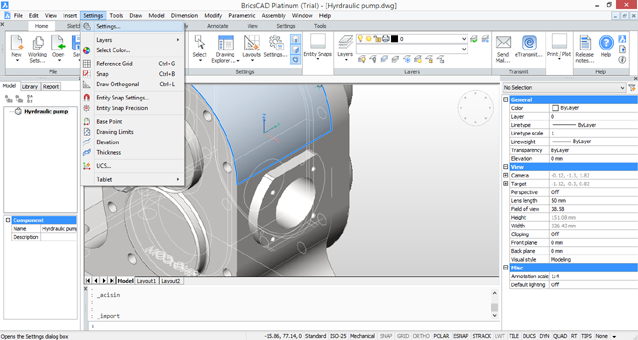

Jeśli wejdziemy w zakładkę Ustawienia (ang. Settings) > Ustawienia, uzyskamy dostęp do konfiguracji możliwości programu BricsCAD, w tym – nakładki Communicator. Uwaga na marginesie: dostęp do tych ustawień mamy nawet w przypadku, gdy sama nakładka nie jest zainstalowana!



Klikamy Communicator > Import i po zmianie ustawień „Struktury komponentu” na „[2] Jako komponent mechaniczny”,
ponownie zaimportujmy testową geometrię. W efekcie w oknie po lewej stronie uzyskamy pełne drzewo komponentów.

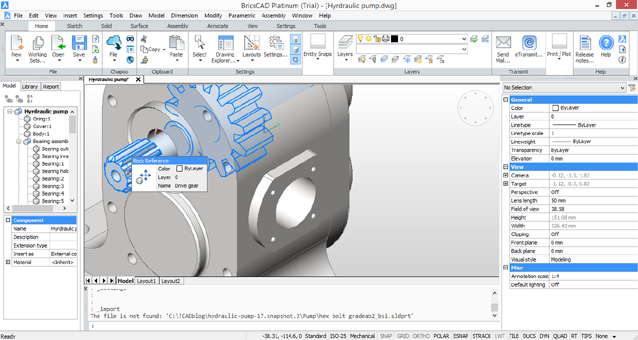

Teraz, po kliknięciu LKM (lewym klawiszem myszy) na wybrany z listy element, zostanie on podświetlony na modelu 3D.

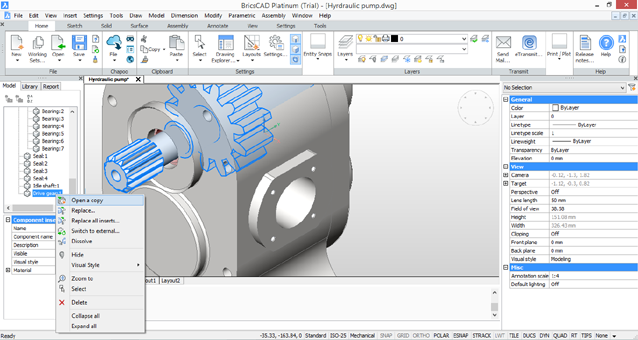

Kliknięcie PKM otworzy menu kontekstowe, w którym możemy wybrać polecenie otwarcia komponentu jako osobnego pliku (kopii). Plik domyślnie przyjmie nazwę otwieranego komponentu.


Pracując na kopii możemy łatwo dokonać niezbędnej modyfikacji, a następnie zapisać gotowy model (vide rys. poniżej).



Jak widać, program traktuje zaimportowany model 3D niemalże jak plik od początku utworzony w środowisku BricsCAD.
Uwaga na marginesie: Communicator V17 obsługuje większość natywnych plików systemów MCAD, ale trzeba brać poprawkę na fakt, iż wczytanie modeli pochodzących z ich najnowszych wersji nie będzie możliwe. Trzeba będzie poczekać na... aktualizację, lub kolejną
wersję BricsCAD Communicator...



Warto wspomnieć, że BricsCAD posiada narzędzie do porównywania wersji projektu,
w celu wykrycia zmian/modyfikacji geometrii – ale to już inny temat.



Na zakończenie dodam, że bazowa wersja BricsCAD V17 dostępna jest od 1770 zł, wersja Pro – od 2330 zł, Platinum od 3600 zł …, natomiast BricsCAD Communicator oznacza dodatkowo wydatek w kwocie 2150 zł (lub 2750 ze wsparciem i tzw. główną aktualizacją). Ale jeśli na co dzień korzystamy z BricsCAD, w dobie MCAD, na pewno warto.

(ms)



BricsCAD V17 i BricsCAD Communicator (także w wersji testowej) można pobrać ze strony generalnego dystrybutora, firmy VectorSoftware (link tutaj).



• Wersja testowa BricsCAD V17

• Wersja testowa modułu BricsCAD Communicator

• BricsCAD – pobieranie, instalacja, pierwszy projekt 3D

• BricsCAD V17 – opis nowości
