Co nowego przynosi V17

Doczekaliśmy się zapowiadanej najnowszej wersji systemu BricsCAD. Użytkownicy znajdą w niej sporo istotnych usprawnień, a także całkiem nowych rozwiązań

[video]

Pierwsza zmiana rzuca się w oczy tuż po uruchomieniu systemu. W BricsCAD V17 pojawia się nowy całkowicie przeprojektowany ekran powitalny. Teraz w bardzo łatwy sposób można rozpocząć pracę w wybranym obszarze roboczym, jak również przeglądnąć nowości oraz zasoby znajdujące się w sieci (np. samouczki video).



Powyżej: ekran startowy BricsCAD V16.


Poniżej: pierwsze uruchomienie BricsCAD V17 i ustawianie profilu użytkownika...

a także widok okna startowego w nowej wersji...

Łatwy dostęp nie tylko do profilu (trybu pracy), ale także do ostatnio otwieranych projektów,
nowych informacji o produkcie, tutoriali etc. Takie rozwiązanie kojarzy się raczej z droższymi systemami CAD 2D/3D...



Kolejne warte zasygnalizowania to:

Porównanie dostępnych stylów wymiarowania

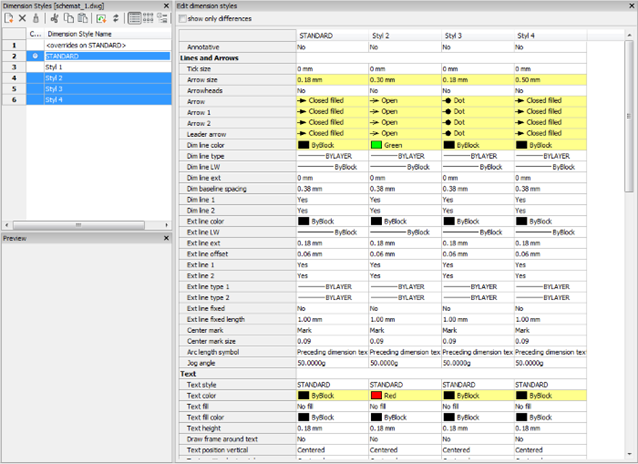

Kolejna nowość w BricsCAD V17 to łatwe porównywanie stylów wymiarowania. Jeżeli w danym rysunku znajduję się kilka stylów, znalezienie różnic pomiędzy nimi jest bardzo proste. Wystarczy na liście stylów wybrać style do porównania, a program sam wskaże różnice między nimi. Funkcję można wywołać, wpisując AIDIMFLIPARROW w oknie wierszy poleceń.



Dokowany panel Warstwy
Wychodząc na przeciw wymaganiom użytkowników, w nowej wersji BricsCAD V17 eksplorator warstw jest zawsze pod ręką. Teraz proces zarządzania warstwami w rysunku jest bardzo prosty, a panel może zostać umiejscowiony w dowolnym miejscu, dzięki czemu jest on dostępny cały czas.

Polecenie: LAYERSPANELOPEN oraz LAYERSPANELCLOSE...

3D compare
Najnowsza wersja BricasCADa V17 posiada funkcję 3D compare. Wystarczy otworzyć dwa pliki, uruchomić polecenie, a program sam wskaże różnicę pomiędzy dwoma modelami. Po wybraniu dwóch rysunków użytkownik ma możliwość ustawienia zakresu tolerancji, a następnie określić, jakiego typu obiekty mają zostać porównane.







Okno z porównaniem dwóch modeli dostępne jest jako dodatkowy Arkusz „Compersion”. W panelu po lewej stronie znajduje się zestawienie „różnic” między wybranymi modelami. Po wybraniu obiektu z listy, program automatycznie wskazuje go na rysunku.

Polecenie: 3DCOMPARE, 3DCOMPAREMODE...

Tworzenie animacji poprzez renderowanie widoku z punktu lub wzdłuż ścieżki

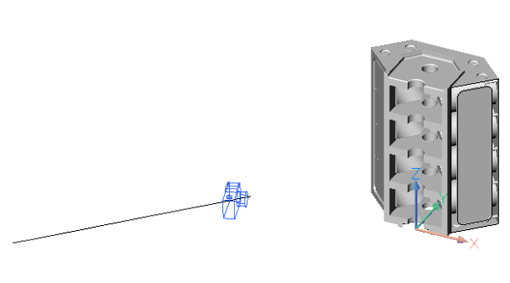

Dzięki wykorzystaniu polecenie AniPath animacja w środowisku BricsCAD V17 może zostać stworzona poprzez renderowanie widoku z punktu lub wzdłuż wskazanej ścieżki. W trakcie tworzenia animacji użytkownik może określić liczbę klatek na sekundę, rozdzielczość, łączny czas trwania, styl wizualizacji oraz format wyjściowy uzyskanego pliku.

Polecenie: ANIPATH...

Obsługa materiałów i właściwości fizycznych
Od wersji V17 można używać polecenia THICKNESS nie tylko w odniesieniu do powierzchni, ale również do obiektów takich jak linia, okrąg i krzywe, aby szybko stworzyć obiekty o przekroju kołowym, np. rury. BricsCAD V17 obsługuje również materiały i właściwości fizyczne. Oznacza to, że można przeanalizować model 3D np. pod kątem jego masy. Można użyć materiałów dostępnych w bibliotece BricsCAD, zdefiniować własne, lub użyć materiałów z zaimportowanego dokumentu.

Polecenie można z powodzeniem wykorzystać do tworzenia obiektów takich, jak np. wiertła lub świdry poprzez skręcenie bryły 3D, powierzchni, lub regionu wokół określonej osi.

Polecenie: THICKNESS/POGRUB...



Udoskonalenie komponentów parametrycznych
Parametry komponentów mogą być teraz zmieniane nawet już po ich wstawieniu. Można zmienić również sposób wyświetlania komponentów. Parametry mogą być użyte do tworzenia brył 3D, więc można stworzyć parametryczne otwory, żebra i inne znormalizowane obiekty.



Warto wspomnieć, że już wersja V16 zawierała wiele nowych funkcji oraz usprawnień (w porównaniu do swej poprzedniczki), wśród nich m.in.: szybsze wczytywanie obrazów rastrowych, równoległe przeprowadzanie obliczeń na wielu rdzeniach procesora, multi-odnośnik, edycja tekstu wymiarowego bezpośrednio na rysunku, generowanie asocjatywnych rzutów 2D z modelu trójwymiarowego, obsługa kontrolerów 3D Connexion. Dodatkowo, dzięki BricsCAD komunikator, pojawiła się po raz pierwszy możliwość bezpośredniego importu i eksportu plików CATIA, Inventor, Parasolid, STP, IGS, STL (więcej o Communicator tutaj). Dzięki BRX API użytkownik zyskał możliwość rekompilacji i uruchomienia istniejących już ARX bez potrzeby przeprowadzania dodatkowej adaptacji. Dla programu BricsCAD zostało już napisanych ponad 200 nakładek branżowych!

Więcej informacji można znaleźć na stronie producenta.

BricsCAD V17 i BricsCAD Communicator (także w wersji testowej) można pobrać ze strony generalnego dystrybutora, firmy VectorSoftware (link tutaj).





Oficjalny materiał wideo prezentujący nowości BricsCAD V17



Sheet Metal w BricsCAD V17

Źródło: Vectore Software, Datacomp,
http://www.bricscad.info.pl/index.php/nowosci
