Modularny Solid Edge ST

Przyśpieszanie tworzenia cyfrowych prototypów
z zastosowaniem modułów dedykowanych odpowiednim branżom przemysłowym

Autor: Tomasz Jęczarek, Siemens PLM Software

Stosowanie Solid Edge ST przyczynia się do zwiększenia wydajności projektowania, między innymi za sprawą wbudowanych specjalistycznych środowisk, w których zawarto wiedzę inżynierską dotyczącą odpowiednich gałęzi przemysłu oraz powiązano ją z profesjonalnymi narzędziami i specyficznymi metodami modelowania strukturalnego. Te środowiska to wyspecjalizowane moduły, dedykowane odpowiednim branżom przemysłowym. Dzięki ich wykorzystaniu, w porównaniu ze stosowaniem narzędzi CAD ogólnego przeznaczenia, znacznie upraszcza się pracę konstruktorów, a to z kolei skraca czas wykonania kompletnych prototypów cyfrowych 3D.

Projektowanie konstrukcji ramowych
Praca w Solid Edge powoduje przyspieszenie modelowania sztywnych ramowych konstrukcji wytrzymałościowych. Dzięki zastosowaniu intuicyjnych narzędzi do tworzenia szkiców 3D, można szybko zdefiniować zarys szkieletu układu. Po dokonaniu wyboru znormalizowanych kształtowników, Solid Edge automatycznie wykonuje model 3D konstrukcji ramowej, stosując jednocześnie „inteligentne” narzędzia, dzięki którym każdy z elementów konstrukcji zostanie wstawiony do układu w odpowiednim miejscu i we właściwej orientacji przestrzennej.

W celu całkowitego zakończenia procesu konstrukcyjnego możliwe jest również wygenerowanie zestawień materiałowych, zawierających wartości długości każdego z elementów konstrukcji (z opcjonalnym uwzględnieniem naddatku na cięcie półfabrykatu).

Projektowanie konstrukcji spawanych
Zbiór dedykowanych narzędzi Solid Edge przyczynia się do radykalnego przyspieszenia procesu modelowania konstrukcji spawanych. W specjalnym module użytkownik ma możliwość zdefiniowania części wchodzących w skład konstrukcji spawanej, zamodelowania spoin spawalniczych, wykonania operacji ubytkowych (służących do przygotowania poszczególnych elementów do spawania), a także operacji mających miejsce po trwałym zespoleniu układu. Dla każdego modelu konstrukcji spawanej istnieje możliwość wygenerowania listy części (BOM). Poza tym łatwo wykonuje się technologiczne rysunki konstrukcji spawanej - na dowolnym z etapów jej powstawania, np. przed zamodelowaniem spoin spawalniczych lub po obróbce ubytkowej zespolonego układu.

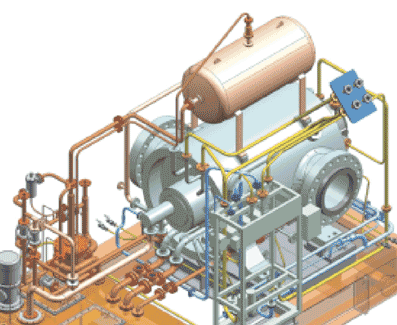

Modelowanie rur giętych oraz układów rur i złączy rurowych
Projektowanie instalacji rurociągowych w Solid Edge jest bardzo łatwe, dzięki zastosowaniu dodatkowego zintegrowanego modułu XpresRoute. Kompleksowy zestaw narzędzi konstrukcyjnych umożliwia użytkownikowi szybkie zamodelowanie w zespole Solid Edge odpowiednich ścieżek 3D dla komponentów instalacji. Układ odpowiednich rur giętych lub rur prostych wraz z niezbędnymi łącznikami zostaje wykonany wzdłuż danych trajektorii. Istnieje możliwość przypisania obiektom 3D odpowiednich atrybutów, takich jak: wymiary nominalne, kolor, wartości ewentualnego przycięcia lub wydłużenia rur, a także rodzaj opcjonalnej obróbki ich zakończeń. Podczas modelowania instalacji hydraulicznych, niezbędne modele 3D rur, złączy rurowych oraz elementów towarzyszących są automatycznie pozycjonowane oraz orientowane przestrzennie w kontekście aktywnego zespołu części. Wszystkie obiekty są geometrycznie asocjatywne względem siebie. Wobec powyższego, po ewentualnej zmianie położenia elementów odniesienia w zespole (np. króćców agregatów) następuje automatyczna aktualizacja geometrii zamodelowanej instalacji.

W zestawieniach komponentów, wchodzących w skład układu rur i złączy rurowych istnieje możliwość podania łącznej wartości długości rur danych typoszeregów, a także długości rur w odpowiednich rozgałęzieniach instalacji z opcjonalnym uwzględnieniem naddatków materiałowych na operację cięcia półfabrykatów. W module Solid Edge XpresRoute można również automatycznie wygenerować tabele gięcia, niezbędne w celu poprawnego zaprogramowania pracy giętarek.

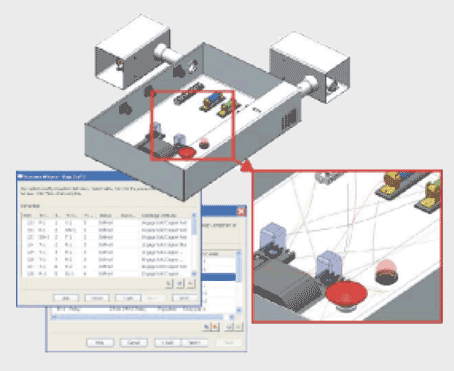

Projektowanie wiązek elektrycznych
Moduł Solid Edge służący do modelowania złożonych wiązek elektrycznych umożliwia ścisłą współpracę pomiędzy zespołami inżynierów, zajmujących się mechaniką oraz oprzyrządowaniem elektronicznym i elektrycznym. (...) Dzięki stosowaniu programu Solid Edge inżynierowie mogą rozbudowywać swoje konstrukcje, począwszy od zaimplementowania w projekcie ideowego schematu obwodu elektrycznego, a skończywszy na automatycznym wygenerowaniu ścieżek przewodów oraz zbudowaniu fizycznych modeli pojedynczych przewodów i kabli elektrycznych. Wszystko to jest możliwe do zaprojektowania w jednym spójnym środowisku Solid Edge, dedykowanym specyficznej branży inżynierskiej. Moduł do projektowania wiązek elektrycznych jest wyposażony w bogaty zestaw narzędzi, umożliwiających m. in. manualną interwencję w trajektorię ścieżki przewodu, oraz szybką edycję procesów zautomatyzowanych. Modelowanie wiązek elektrycznych w Solid Edge jest procesem łatwym do opanowania również dla tych inżynierów, którzy nie posiadają dostępu do oprogramowania służącego do projektowania i obliczeń obwodów elektrycznych. Uwagę zwraca również dostępność raportów, w których można umieścić m. in. informacje dotyczące długości poszczególnych przewodów, rozgałęzień kabli elektrycznych, a także właściwości fizycznych zamodelowanych obiektów.

Części standardowe – biblioteki normaliów
Biblioteki części standardowych Solid Edge Standard Parts to wydajny system zarządzania zasobami elementów, umożliwiający konstruktorom łatwe definiowanie, przechowywanie, selekcjonowanie oraz wstawianie do zespołu najczęściej stosowanych części znormalizowanych. Należą do nich między innymi łączniki gwintowe, łożyska, złącza hydrauliczne, a także kształtowniki. (...) Dzięki otwartej architekturze Solid Edge Standard Parts wielu producentów umieszcza w zasobach biblioteki własne części standardowe. Już podstawowa wersja Solid Edge posiada wbudowaną bibliotekę Standard Parts, lecz istnieje też możliwość jej znacznego rozbudowania o zasoby opcjonalne. Konstruktorzy mogą dzięki temu skoncentrować się na głównych zadaniach projektowych, a nie na czynnościach powtarzalnych.

Fotorealistyczny i artystyczny rendering

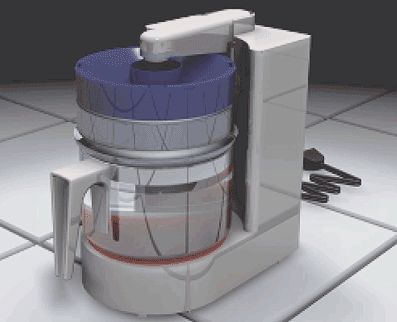

Moduł Virtual Studio+ oznacza nową jakość pośród wydajnych narzędzi do fotorealistycznego renderingu modeli 3D. Środowisko Virtual Studio+ jest znaczącym rozszerzeniem możliwości modułu Virtual Studio, będącego integralną częścią każdej instalacji Solid Edge ST. Fakt ten wynika z dodania ogromnych możliwości wyboru i przypisania poszczególnym częściom różnorodnych materiałów, a także zdefiniowania rodzajów tła, wariantów środowiska, tekstur, scenerii oraz źródeł światła.

Dzięki Virtual Studio+ możliwe jest również wykonanie zrenderowanych obrazów artystycznych, np. imitacje dokładnych lub zgrubnych szkiców ołówkiem, czy też czarno-białe obrazy cieniowane. Użytkownicy Solid Edge otrzymują w ten sposób do dyspozycji całą gamę narzędzi o zróżnicowanych zastosowaniach, począwszy od tworzenia szkiców koncepcyjnych we wczesnym stadium projektu, aż do wykonywania profesjonalnych i eleganckich obrazów, celem ich umieszczenia w materiałach marketingowych.

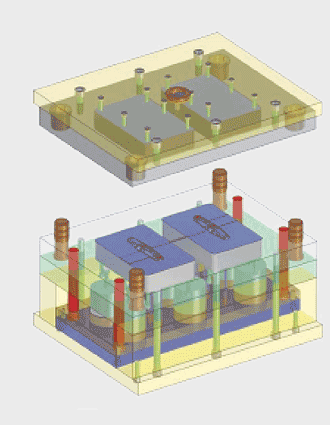

Projektowanie form wtryskowych
Moduł Solid Edge Mold Tooling to bardzo wydajny zbiór zautomatyzowanych narzędzi, służących do szybkiego i łatwego modelowania form wtryskowych dla materiałów polimerowych. Uwagę użytkowników Mold Tooling zwracają przede wszystkim: bogactwo zasobów komponentów standardowych, możliwości projektowania form wielogniazdowych o nieograniczonych rozmiarach, form 3-płytowych, a także form z płytami spychającymi.

Producenci form wtryskowych z pewnością docenią możliwości modułu Solid Edge Electrode Design, tj. środowiska służącego do profesjonalnego projektowania elektrod erozyjnych. Podczas pracy w module Solid Edge Electrode Design użytkownik jest prowadzony krok po kroku po następujących po sobie etapach tworzenia modelu przestrzennego elektrod, generowania ich dokumentacji wykonawczej, a także dokumentacji technologicznej procesu drążenia elektroerozyjnego.

(tj)

Źródło: Solid Edge Overview Brochure

.
