Fragment artykułu z nr 2(3) maj 2009 (kompletne wydanie do pobrania z Archiwum)

Liczy się także... oprzyrządowanie
MOLD WIZARD – projektowanie form wtryskowych

Większość oferowanych na rynku systemów posiada narzędzia, w których można wykonać zaawansowane konstrukcje, obliczenia, złożenia. Jednak konstruktor nowej generacji potrzebuje takich narzędzi, które zdecydowanie przyspieszą jego pracę, wyłapią błędy, wykonają za niego monotonne czynności, a jego wiedzę i rozwiązania zapiszą oraz wykorzystają w podobnym projekcie

Autorzy: Dariusz Jóźwiak (CAMdivision), Robert Ostrowski (Politechnika Rzeszowska)

CAD – (ang. Computer Aided Design) – projektowanie wspomagane komputerowo. Proces projektowania, w którym komputer wykorzystywany jest na każdym etapie jako podstawowe narzędzie pracy projektanta*...  Dziś to już nie wystarczy. Nowoczesne aplikacje powinny poprowadzić krok po kroku przez proces konstrukcji nie tylko doświadczonych, ale i młodych konstruktorów uczących się tego dziś bardzo potrzebnego zawodu. Dzisiaj by przebić się z wyrobem na rynek, nie tylko musimy produkować taniej, ale i szybciej. Każdy producent chciałby zdecydowanie skrócić czas powstawania wyrobu. Najwięcej wysiłku poświęca się jednak nie na konstrukcję samego wyrobu, ale na konstrukcję i wykonanie niezbędnego oprzyrządowania do produkcji tegoż to wyrobu.

Od końca lat 90-tych NX (dawniej Unigraphics) firmy Siemens PLM Software dostarczał dodatkowe rozwiązania wspomagające projektowanie. Obecnie jedną z najlepiej rozwiniętych tego typu aplikacji jest Mold Wizard. Jest on oferowany jako pakiet narzędzi przeznaczony do kompleksowego tworzenia form wtryskowych w NX, umożliwiających:
• przeprowadzenie analizy technologiczności wypraski (np.: pochylenia ścian czy określenie potencjalnych miejsc zapadnięć);
• tworzenie parametrycznego modelu 3D formy;
• przygotowanie dokumentacji złożeniowej i wykonawczej 2D;
• przygotowanie modeli elektrod.

Mold Wizard

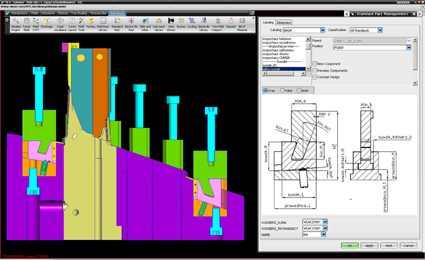

Program zachowuje pełną asocjatywność na każdym etapie projektowania narzędzia. Zmiany wprowadzone na modelu 3D wypraski, odwzorowywane są na powierzchniach formujących wszystkich elementów gniazda formującego formy (łącznie z mechanizmami uwalniania wypraski) i w dokumentacji wykonawczej. Ponadto wiele operacji jest zautomatyzowanych np. wstawianie wypychacza; użytkownik tylko dobiera jego typ, wskazuje pozycje na powierzchni formującej i określa długość prowadzenia. Program sam odpowiednio pozycjonuje go w oprawie wypychaczy, przycina do powierzchni formującej oraz wykonuje otwory w płytach.

Generowanie listy części złożenia i automatyczne przypisanie odnośników na rysunku złożeniowym 2D odbywa się za pomocą jednej operacji. Odpowiednie skonfigurowanie szablonów dokumentacji 2D (rzuty, przekroje, wymiary gabarytowe, uwagi, formatki) automatyzuje proces generowanie rysunków wykonawczych.

Możliwości NX Mold Wizard sprawdzają się nie tylko w przypadku typowych konstrukcji form wtryskowych (...)

Pełny artykuł wraz z ilustracjami w numerze (w postaci plik pdf) do pobrania z Archiwum.
