AM (Additive Manufacturing) w każdym domu?

To tytuł zdecydowanie na wyrost, ale z drugiej strony... czy mają Państwo świadomość, że drukarkę 3D (bazującą na sprawdzonej, prostej i dość skutecznej konstrukcji Józefa Prusy) można mieć w domu za niecałe 99 euro? Gdy pod wpływem rosnącej popularności technologii wytwarzania przyrostowego ponownie zainteresowałem się rozwiązaniami do druku 3D (ale raczej w kontekście prototypowania, niż produkcji), nie przypuszczałem, że w ciągu zaledwie kilku lat ceny urządzeń osiągną tak niski poziom. W dużej mierze za sprawą „chińskiego smoka”, ale nie zmienia to faktu, iż tak się stało...

Maciej Stanisławski

„Customizing”, personalizacja, produkcja jednostkowa... Podczas konferencji SOLIDWORKS World 2018 oglądałem „garażowe” maszyny CNC – kilkuosiowe frezarki sterowane numerycznie, które spokojnie zmieszczą się w kącie garażu. I znajdzie się w nim miejsce jeszcze na biurko z komputerem, samochód, motocykl, rowery, kosiarkę i inne przedmioty najczęściej w garażach przechowywane. Rozmowy prowadzone z przedstawicielami zarówno 3DS, jak i z użytkownikami DS SOLIDWORKS (na co dzień zatrudnionymi w najróżniejszych firmach) zdają się potwierdzać tendencję do decentralizacji produkcji. Małe przedsiębiorstwa – często właśnie „garażowe” – właśnie teraz mają swoją szansę zaistnieć i wybić się na rynku. A zadanie to obecnie ułatwiają z jednej strony możliwości pozyskania finansowania dla nowego przedsięwzięcia (wszelkiego rodzaju crowdfunding z którego powszechnie korzystają coraz popularniejsze tzw. startupy), rozwiązania programowe (bezpłatne platformy CAD 3D typu Onshape, bezpłatne programy do obsługi druku 3D jak np. Repetier-Host (z którego osobiście korzystam), rozwiązania sprzętowe (coraz tańsze i doskonalsze drukarki 3D, kompaktowe maszyny CNC etc.), a z drugiej strony... przedsięwzięcia o charakterze społecznościowym, jak np. platformy 3yourmind.com, czy 3DEXPERIENCE Marketplace...

Ale wybiegłem w przyszłość; nie mam zamiaru zakładać w najbliższym czasie „startupa” i nie kupiłem kompaktowej maszyny CNC, tylko jedną z najtańszych dostępnych na rynku drukarek 3D w postaci „kitu” do samodzielnego złożenia (DIY – Do It Yourself).

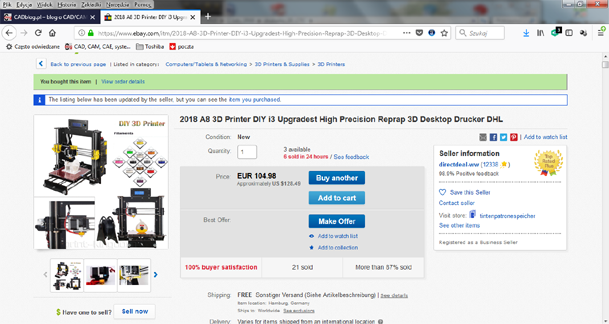

Po przepatrzeniu oferty rynkowej i odrzuceniu ofert z Allegro (zbyt drogo), wybór padł na znalezioną na eBay chińską drukarkę (vide fot.), oferowaną do sprzedaży przez niemiecką firmę (koszt przesyłki kurierskiej DHL w cenie, także na paczkę czekałem około 3-4 dni).

W momencie składania zamówienia cena wynosiła zaledwie 99 euro... W tej chwili jest nieco drożej, zapewne wynika to z aktualnego kursu. A może trafiłem na promocję? W każdym razie wtedy magiczna bariera 100 euro padła :)

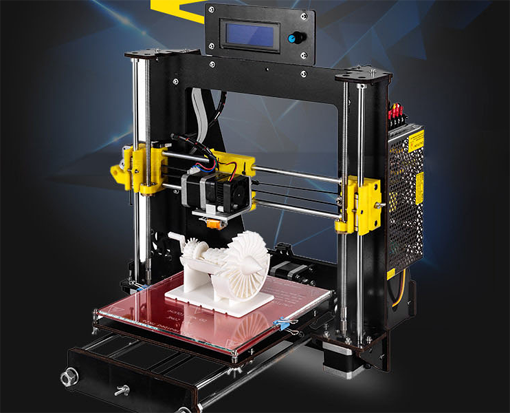

Zdjęcie z „materiałów reklamowych” CTC... Kupiony model różnił się pewnymi szczegółami budowy, ale dołączona
na płycie instrukcja (w postaci pliku PDF) ich nie uwzględniała, co wymusiło dokonanie kilku przeróbek,
aby montaż urządzenia był możliwy. Średnio rozgarnięty majsterkowicz powinien sobie z tym poradzić... skoro ja dałem radę :)

Jej montaż zabrał dwa popołudnia (i wymagał dokonania kilku przeróbek, tudzież znalezienia w sieci lepszej dokumentacji w celu prawidłowego podłączenia elektroniki), ale gotowe urządzenie zaczęło pracować w zasadzie natychmiast po uruchomieniu; wystarczyła pobieżna kalibracja (tzn. wypoziomowanie podstawy, na której odbywa się druk modelu).

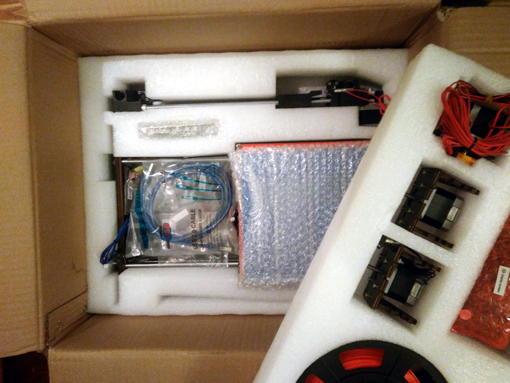

Jak na „chińskie standardy” części drukarki zapakowano bardzo starannie...

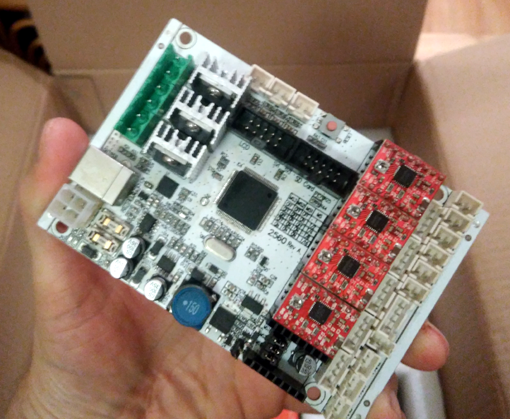

Płyta główna sterująca urządzeniem to... klon markowego producenta; proszę zwrócić uwagę na procesor
bez żadnych oznaczeń (!). Czerwone demontowalne płytki to sterowniki silników krokowych. W przypadku
spalenia/awarii sterownika, wystarczy wymienić tylko sterownik, a nie całą płytkę główną...

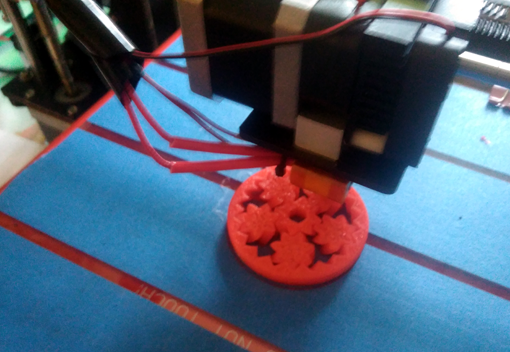

Standardowy zespół głowicy wyposażony został w tandetny plastikowy podajnik filamentu, pozbawiony
możliwości jakiejkolwiek regulacji. Cierpi na tym precyzja drukowania...

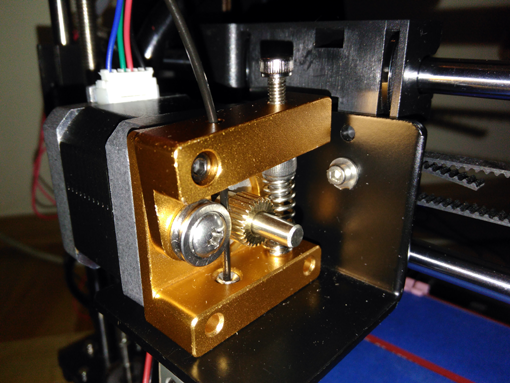

...ale na serwisach aukcyjnych bez problemu dokupimy „profesjonalny” podajnik wykonany z metalu.
Mnie udało się znaleźć taki na Allegro, za 25 zł, ale aby zastosować go w CTC DIY i3,
musiałem dokonać kilku modyfikacji...

Jak wspomniałem, jest to chiński klon sprawdzonej Prusy i3, jego zaletą jest podgrzewana platforma robocza (można drukować nie tylko z PLA, ale także z ABS), a wadą... prowadnik filamentu (poszukam fachowej nazy), który kiepsko współpracuje z silnikiem krokowym; był to pierwszy (i jak na razie jedyny) element, który zdecydowałem się wymienić...

cdn.
