Poniedziałek, 20.01.2014 r.

Premiery anno domini 2013 – podsumowanie

Dwa ubiegłoroczne, jesienne wydarzenia, dotyczące różnych segmentów odbiorców – premiera NX 9.0 i DS SolidWorks 2014 – z pewnością warte są odnotowania. Tym bardziej, że w przypadku obu systemów wprowadzono wiele oczekiwanych ulepszeń. A o niektórych możemy powiedzieć, iż mogą okazać się... rewolu(wela)cyjne

Autor: Maciej Stanisławski

Artykuł ukazał się na łamach dwumiesięcznika STAL, wydanie 11-12/2013

• Zmiana sposobu pracy z danymi 2D

• Co więcej w NX 9.0?

• SolidWorks 2014

• Ciekawostka na deser, czyli...

Jestem przekonany, że właśnie takim ulepszeniem, taką zmianą, która może wyznaczać kierunek rozwoju oprogramowania w przyszłych latach, jest wprowadzenie Technologii Synchronicznej do obszaru rysunku płaskiego, z czym mamy do czynienia w przypadku NX 9.0.

Synchronous Technology, jako oryginalne i nowatorskie rozwiązanie Siemens PLM Software, jest już od kilku lat obecna w oprogramowaniu CAD będącym w ofercie firmy, ale jak do tej pory dotyczyła jedynie obszaru projektowania i modelowania w 3D. Teraz debiutuje także w 2D, a nam pozostaje liczyć na to, że pojawi się nie tylko w NX, ale z czasem – także w Solid Edge, a może nawet (kto wie?) w bezpłatnym Solid Edge 2D Drafting.

Zmiana sposobu pracy z danymi 2D
Wprowadzenie Technologii Synchronicznej do edycji rysunków 2D w najnowszej wersji NX 9.0 zdecydowanie usprawnia i skróca czas modyfikowania istniejących rysunków i szkiców. I nie jest to tylko czcza, marketingowa paplanina. Jest to sytuacja analogiczna, jak wcześniej w przypadku geometrii 3D. Teraz modyfikacja danego detalu nie wymaga konieczności „ręcznego” poprawiania elementów rysunku, poprzedzonego definiowaniem skomplikowanych powiązań i relacji między liniami, odcinkami, profilami etc. W zasadzie sprowadza się do wskazania tych elementów szkicu, które chcemy, aby reagowały na zmiany wprowadzane przez nas w innym elemencie – a system zadba o to, by pozostały one asocjatywne. Podczas dynamicznej zmiany szkicu – przesuwania krzywych – wymiary są aktualizowane o wartość przesunięcia (vide rys.).

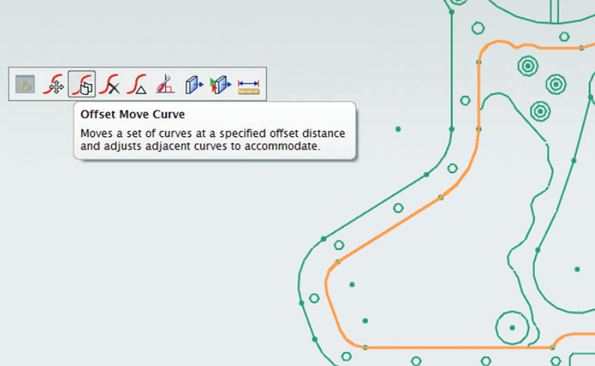

Technologia Synchroniczna w 2D daje użytkownikowi znaną już ze środowiska 3D swobodę projektowania,
a także – szybkość pracy nad modelem

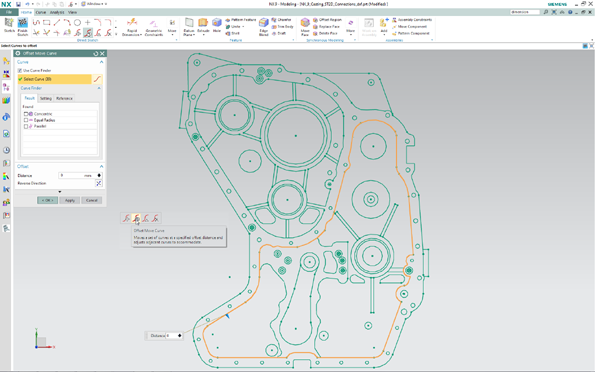

Zmiany w obrębie szkicu (także w przypadku zaimportowanego pliku) wykonywane są intuicyjnie, w dynamicznym środowisku Synchronous Technology zaadoptowanym do pracy w 2D

Źródło: Siemens PLM Software

Synchronous 2D ma szczególne zastosowanie przy importowanej dokumentacji, z której w szybki sposób możemy wykonać szkic i modyfikować go w dowolny sposób, już w środowisku NX 9.0.

Wprawdzie modelowanie trójwymiarowe jest preferowaną metodą projektowania produktów na całym świecie, to jednak dwuwymiarowe rysunki i dane produktów – w bardzo zróżnicowanych formatach cyfrowych – wciąż są wykorzystywane w praktycznie każdej branży na pewnych etapach rozwoju produktu. Co więcej warto pamiętać o tym, iż nadal w skali globalnej dominuje wykorzystywanie systemów CAD 2D, siłą rzeczy „generujących” projekty w postaci dwuwymiarowej. Technologia Synchroniczna do danych 2D eliminuje problemy niekompatybilności struktur danych i niespójność technologii CAD, właśnie poprzez wprowadzenie swoistej „inteligencji” do danych dwuwymiarowych, bez konieczności dokonywania ich translacji. Dzięki temu użytkownik może intuicyjnie i – zgodnie z danymi producenta - nawet pięciokrotnie szybciej edytować pliki 2D pochodzące z różnych systemów CAD. Jest to szczególnie przydatne w tych branżach, w których występują duże ilości dwuwymiarowych danych produktów pochodzących ze starszych systemów. A takich nadal jest większość, szczególnie szeroko rozumianych branż przemysłu maszynowego.

Co więcej w NX 9.0?
Technologia Synchroniczna w 2D nie jest oczywiście jedynym usprawnieniem, jakiego doczekali się użytkownicy flagowego systemu Siemens PLM Software. Osobiście zwróciłbym uwagę na dwa kolejne – zwiększenie wydajności systemu pozwalające na szybszą obsługę dużych złożeń (specjaliści Siemens mówią tu o „technologii projektowania czwartej generacji” – 4G), a także na funkcjonalność Real Shape (narzędzie NX Realize Shape™), będącą nowym rozwiązaniem do projektowania powierzchni swobodnych, zintegrowanym bezpośrednio w środowisko NX 9.0, o czym za chwilę.

Kolejna wersja NX umożliwia oczywiście ściślejszą integrację PLM poprzez środowisko Active Workspace firmy Siemens, a także oferuje liczne udoskonalenia w całym zintegrowanym rozwiązaniu CAD/CAM/CAE. Jednak pierwszym, co rzuca się w oczy użytkownikowi, jest nowy interfejs.

Znany choćby z ostatnich aplikacji MS Office interfejs typu Ribbon Bar (wstążkowy) jest wydajniejszy dla doświadczonych użytkowników i łatwiejszy do opanowania dla nowicjuszy. Polecenia są logicznie zorganizowane w zakładki i grupy, które umożliwiają dostęp do często używanych poleceń przy minimalnej liczbie kliknięć myszą. Warto dodać, że interfejs jest w pełni edytowalny i można go dostosować do indywidualnych potrzeb. Użytkownikowi pozostawiono też możliwość pracy na dotychczasowym, „tradycyjnym” interfejsie.

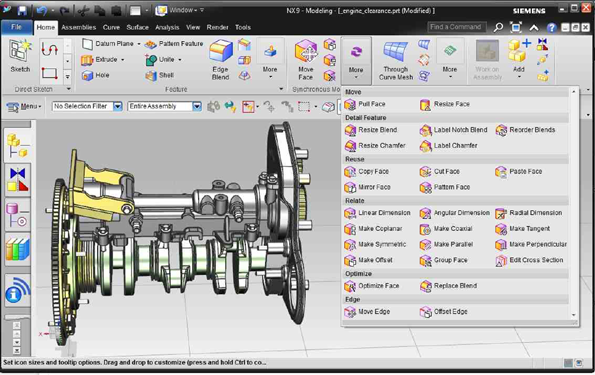

Pierwsza nowość widoczna w NX 9.0 to wstążkowy interfejs użytkownika, pozwalający w pełni wykorzystać nowe możliwości systemu

Źródło: nxcad.pl

Co więcej, NX 9.0 przystosowano do pracy z ekranami dotykowymi, a także zapewniono obsługę pióra i... gestów rąk! Tym samym jest jednym z nielicznych (na chwilę obecną) systemów CAD/CAM/CAE wpierających nowe urządzenie (tzw. Leap Motion) do bezdotykowej obsługi programu.

Nowe możliwości interfejsu idą w parze z nowymi możliwościami modelowania kształtów w NX 9.0. Wspomniany pakiet NX Realize Shape to nic innego, jak środowisko projektowania swobodnych form, sprawdzające się w przygotowywaniu produkcji wyrobów o mocno stylizowanych kształtach lub skomplikowanych powierzchniach. Wygląda na to, iż istotnie jest to obecnie jedyne rozwiązanie w branży, w którym płynnie zintegrowano zaawansowane, łatwe w obsłudze i elastyczne narzędzia do projektowania form swobodnych z jednym z najlepszych pakietów oprogramowania CAD/CAM/CAE.

Jak działa w praktyce? Posiada pewne ograniczenia, np. nie da się go wykorzystać do modyfikowania, czy też tworzenia powierzchni – a w każdym razie – nie bezpośrednio. W pracy z Real Shape należy wyjść od utworzenia bryły, wokół której utworzony zostaje „przezroczysty” prostopadłościan zawierający punkty sterujące kształtem powierzchni projektowanej bryły.

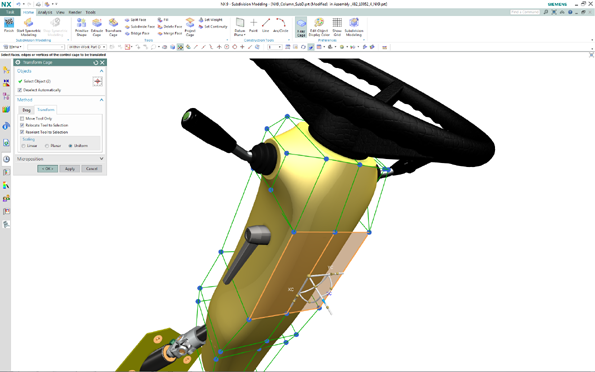

Nowe narzędzie Realize Shape pozwala na unikalną w tej klasie systemów CAD/CAM/CAE swobodę modelowania kształtu finalnego wyrobu. Model bierze swój początek od prymitywnej bryły, ale jego ostateczny kształt zależy tylko od inwencji twórcy wspartego możliwościami NX 9.0

Źródło: Siemens PLM Software

Użytkownik definiuje na nim siatkę, a następnie za jej pomocą może swobodnie dokonywać zmian kształtu obiektu, wykorzystując dodatkowo definiowane cechy symetrii, lustrzane odbicie etc. Proste w użyciu narzędzie potrafi przekształcić wyjściową formę np. sferę, w najbardziej skomplikowany kształt (w Internecie można znaleźć sporo filmów demonstrujących tą funkcjonalność – szczegóły w ramce).

Więcej informacji o nowościach w NX 9.0 można znaleźć tutaj:

http://nxcad.pl/nx-cad-9-0-nowosci-cz1/

http://nxcad.pl/nx-cam-9-0-mold-die-machining/

http://www.plm.automation.siemens.com/en_us/products/nx/9/for-design/index.shtml

http://www.develop3d.com/reviews/siemens-plm-nx-9

Więcej na temat SolidWorks 2014 można znaleźć tutaj:

http://www.solidworks.com/launch/overview.htm?SCID=hp_pl_launch14_designtasks

Więcej na temat Leap Motion – na stronie producenta:

https://www.leapmotion.com/

Technologia Synchroniczna w obszarze modelowania 3D pozwoliła na dodanie poleceń ułatwiających, czy wręcz pozwalających na automatyczne tworzenie wzmocnień w postaci podpór, żeber itp. Ciekawie przedstawia się także możliwość wykonania pochylenia wybranej części ścianki bez konieczności jej wcześniejszego dzielenia. Nie wdając się w szczegóły, po wskazaniu powierzchni, do której będzie wykonywane pochylenie, pochylane ścianki traktowane są jako osobny obiekt. Nowością w NX 9.0 jest także możliwość modyfikowania kształtu bryły lub powierzchni nie poprzez przesuwanie ścianki, ale – jej krawędzi. Kształt ścianki będzie się dynamicznie dopasowywał odpowiednio do wprowadzanych zmian.

W obszarze CAE (symulacje i analizy) nie tylko skupiono się na poprawie pracy pojedynczych narzędzi (m.in. wprowadzono automatyczną kontrolę nad siatką mesh), ale usprawniono całościowe procesy m.in. symulacji silników lotniczych, skracając czas konfigurowania skomplikowanych warunków granicznych o 75 procent. Nowy równoległy solwer NX CAE przyspiesza pracę nad wielkoskalowymi modelami, dostarczając wyników w krótszym czasie. Udoskonalenia oprogramowania NX Nastran, sprawdzonego pod względem wydajności obliczeniowej, dokładności i skalowalności solwera MES, pozwalają także o połowę skrócić czasy symulacji hałasu, wibracji i kultury pracy podzespołu.

Nowe możliwości oprogramowania NX do produkcji zapewniają zwiększoną kontrolę w zakresie szybszego i bardziej elastycznego programowania CAM i CMM. Do wytwarzania form i matryc wprowadzono nową funkcję zarządzania regionem obróbki, która umożliwia bardziej efektywne programowanie m.in. dzięki graficznemu interfejsowi użytkownika, co skraca czas pracy nad skomplikowanymi częściami i zapewnia precyzyjną kontrolę nad doborem strategii obróbki. Użytkownik zyskuje w zasadzie pełną kontrolę nad metodą obróbki dla każdego regionu, wspomniany graficzny podgląd i edycję regionów, precyzyjne dopasowanie osi narzędzia do regionu, a w efekcie m.in. wysoką jakość powierzchni po obróbce.

Po wskazaniu obszaru do obróbki programista ma możliwość jego kontroli poprzez podział kątowy, przypisanie określonej strategii obróbki i narzędzia do danego obszaru jeszcze przed generowaniem właściwych ścieżek. Obszary obróbki można interaktywnie łączyć, dzielić i usuwać. Dodatkowo można dynamicznie zmienić oś narzędzia (na obrabiarkach wieloosiowych), by uniknąć kolizji przy obróbce na krótkim wysięgu. Przydatna okazuje się także konwersja ścieżek 3-osiowych na 5-osiowe (również stosowana dla uniknięcia kolizji z oprawką w przypadku krótkich narzędzi), która została rozszerzona na operację obróbki zgrubnej i obsługę podcięć. Wspomnę jeszcze o funkcji FlowCut, dzięki której operacja obróbki resztek automatycznie wyznacza obszary obróbki oraz optymalnie dobiera wzór ścieżki w zależności od pochylenia ścian w jednej operacji (z możliwością stosowania technik HSM).

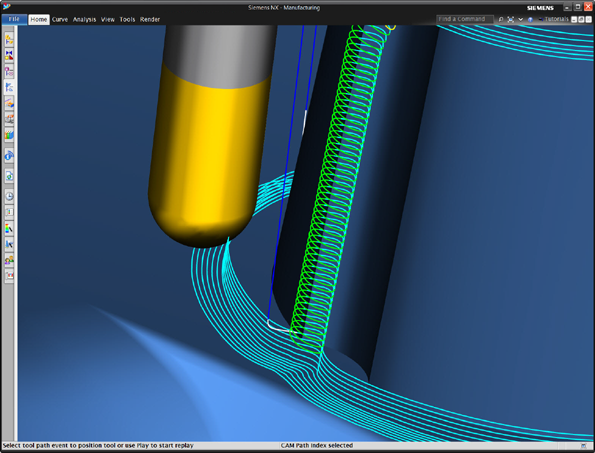

NX to nie tylko CAD, ale także CAM. W wersji NX 9.0 udoskonalono m.in. obróbkę resztek, ułatwiając dobór narzędzia i prędkości obróbki, aby uzyskać wysokiej jakości powierzchnię

Źródło: Siemens PLM Software

Nowa funkcja programowania wielu części pozwala ponownie wykorzystać raz zaprogramowane ścieżki maszynowe na potrzeby dowolnej liczby podobnych elementów.

Obszar CAM także korzysta na możliwości integracji systemu ze środowiskiem Teamcenter. Nowy MRL Connect do NX łączy NX CAM bezpośrednio z biblioteką zasobów produkcyjnych (MRL) w Teamcenter, co zapewnia programistom łatwy dostęp do współużytkowanej biblioteki standardowych części, mocowań i szablonów. Rozbudowane funkcje CMM Inspection Programming obsługują już nie tylko bryły, ale także części blaszane – o korzyściach z takiego usprawnienia nie trzeba przekonywać projektantów i technologów pracujących z takimi elementami na co dzień.

– NX 9 stanowi bardzo ważny krok naprzód dla Siemensa, naszych klientów oraz ogólnie dla całej dziedziny rozwoju produktów” – powiedział Jim Rusk, SVP, Product Engineering Software, Siemens PLM Software. – Dzięki znaczącym, przełomowym rozwiązaniom, takim jak technologia synchroniczna do obróbki danych 2D, 4GD i pakiet NX Realize Shape, oferujemy naszym klientom bezprecedensową elastyczność w projektowaniu, istotnie zwiększając jednocześnie wydajność ich działań w zakresie rozwijania produktów. Z kolei nasze skuteczne rozwiązanie Active Workspace podnosi komfort pracy z danymi w wysokiej rozdzielczości, dzięki czemu klienci mogą podejmować właściwsze decyzje prowadzące do powstania lepszych produktów.

Tyle – przynajmniej na razie – na temat NX 9.0. Po szczegóły odsyłam na strony producenta i VAR (ramka).

| o nowościach w NX 9.0 pisaliśmy jeszcze przed oficjalną premierą, na SolidEdgeblog.pl |

| Real Shape w NX 9.0 – materiał video na kanale CADblogTV |

A co z SolidWorks?
System ten, mimo przypuszczeń, czy wręcz zapewnień płynących najczęściej – zdaniem przedstawicieli Dassault Systemes – od konkurencji, ma się dobrze i wiele wskazuje na to, że jego pozycja będzie się umacniać, także w obrębie „grupy” Dassault Systemes. Nawiasem mówiąc, w portfolio Dassault Systemes stanowi drugi obok CATIA V6 system CAD 3D (DraftSight – rozwiązanie 2D, oferowany jest przede wszystkim bezpłatnie) i chociaż jest zdecydowanie tańszy od „Kaśki” (CATIA), to przychody generowane z jego sprzedaży okazują się wyższe, niż np. ze sprzedaży Enovia (CATIA V6 – 40%, DS SolidWorks – 20%, Enovia V6 – 16%, dane pochodzą z prezentacji 3DS). Wygląda na to, że „zamieszanie” wokół ewentualnej zmiany kernela, na którym oparty jest SolidWorks (kernel Parasolid, wykorzystywany też przez Solid Edge i NX), nie wyrządziło mu szkody. Zagożali użytkownicy są zdania, że „SolidWorks wybroni się sam”. Czy wersja 2014 uzasadnia takie deklaracje?

Zdanie społeczności użytkowników SolidWorks na temat wybranego przez nich systemu zawsze miało duże znaczenie dla jego twórców, także po przejęciu SolidWorks przez Dassault i uczynieniu z niego składnika, jednego z elementów biznesowej platformy 3DEXPERIENCE. Wydaje się, że ukłonem skierowanym do tej społeczności było więc zapewnienie – właśnie od wersji 2014, poprzez aplikację eDrawings - obsługi urządzeń przenośnych z systemami Android oraz iOS, co umożliwiło ponad 2,1 miliona użytkownikom oprogramowania SolidWorks (sic!) komunikację i korzystanie z nowych projektów 3D w zasadzie w dowolnym miejscu.

SolidWorks 2014
Nowości w SolidWorks można pogrupować w trzech głównych kategoriach:
• usprawnienia narzędzi do projektowania,
• zintegrowane toki pracy,
• rozszerzona wizualizacja ułatwiająca współpracę.

Jeśli o chodzi o „design” (narzędzia do projektowania), na uznanie zasługuje nowa funkcja stylu splajnu, a także regulacji zaokrągleń stożkowych, które umożliwiają użytkownikom szybsze i precyzyjniejsze tworzenie złożonych powierzchni i kształtów organicznych. W obszarze pracy z 2D wprowadzono możliwość zastępowania elementów szkicu, automatycznego skalowania szkiców (podczas dodawania pierwszego wymiaru), stały wymiar długości splajnów, a także wymiar długości ścieżki dla wielu elementów szkicu (pasów, łańcuchów, kabli, obwodów itp.).

SolidWorks 2014. Grzebienie krzywizny stylu splajnu wskazują gładką krzywiznę i przejście z niewielkim przegięciem

W SolidWorks 2014 ścieżka szkicu jest tworzona i definiowana przestrzennie przy użyciu jednego narzędzia. Zmiana rozmiaru ścieżki wpłynie na lokalizację innych elementów tego szkicu

Źródło: DS SolidWorks Corp.

Usprawniona została obsługa arkusza blachy. Nowe funkcje (operacja wzmocnienia, wykończenie narożników, zgięcia po profilach) umożliwiają szybsze tworzenie geometrii arkusza blachy oraz sprawniejsze tworzenie danych produkcyjnych. Cieszy możliwość tworzenia żeber usztywniających, takich jak wcięte części wsporników montażowych, umożliwiające zmniejszenie wagi i zwiększenie odporności na siły działającej na część.

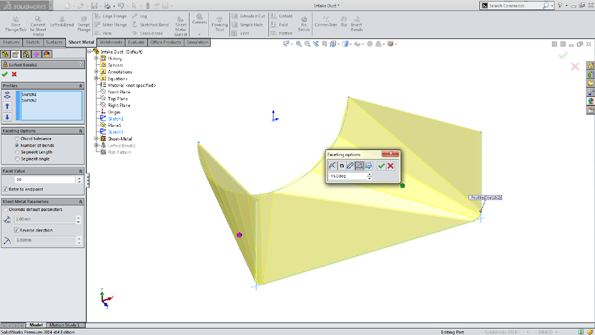

W SolidWorks 2014 zdecydowanie usprawniono pracę z arkuszami blach i częściami blaszanymi. Zgięcie wyciągnięte po profilach tworzone jest przy użyciu nowego wyboru zgięcia. Kolejne opcje kontrolują sposoby tworzenia. Każdy obszar zgięcia może być kontrolowany osobno...

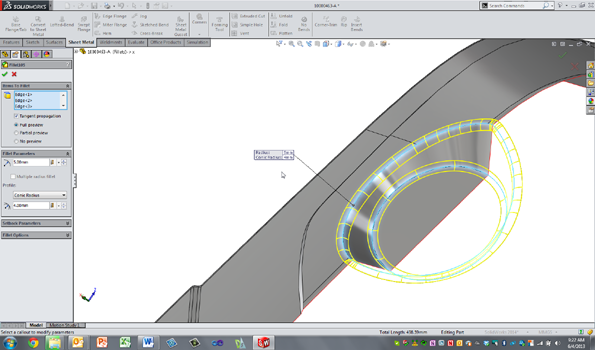

W SolidWorks 2014 ucieszy użytkowników większa kontrola nad definiowaniem kształtów – na ilustracji przykład stałego lub zmiennego promienia zaokrąglenia stożkowego

Źródło: DS SolidWorks Corp.

Usprawniono tok pracy w programie SolidWorks Enterprise PDM. Dzięki nowej funkcji integracji z pakietem Microsoft Office oraz rozbudowanemu klientowi internetowemu z podglądem graficznym, ułatwiono zarządzanie większą ilością danych. Zapewniono także ściślejszą integrację dodatku SOLIDWORKS Electrical z oprogramowaniem SolidWorks Enterprise PDM i eDrawings, co umożliwia obecnie użytkownikom łatwiejsze optymalizowanie, udostępnianie i śledzenie projektów elektrycznych, znacznie usprawniając współpracę.

Uproszczono konfigurację programu Simulation. W SolidWorks 2014 automatycznie wykorzystuje ono istniejące dane inżynieryjne w symulacjach, dzięki czemu nie trzeba ponownie wykonywać tych samych działań, a wspólna praca nad projektami przebiega sprawniej. Zadbano także o szybsze i łatwiejsze tworzenie złożeń dzięki nowemu, kontekstowemu paskowi narzędzi szybkich wiązań oraz wiązaniom szczeliny. W przypadku złożeń w widokach przekroju użytkownicy mogą uwzględniać lub wykluczać wybrane składniki, co przyspiesza tworzenie atrakcyjnych widoków przekroju.

– Oferta SolidWorks 2014 to doskonały przykład tego, jak deweloperzy potrafią wsłuchiwać się w potrzeby użytkowników i uwzględniać je w tworzeniu oprogramowania. Nowe funkcje, takie jak karta historii umożliwiająca wielu użytkownikom śledzenie ostatnich zmian w projekcie za pośrednictwem jednego kliknięcia myszą, mają kluczowe znaczenie w kontekście pracy zespołowej. Usprawnione funkcje, takie jak wiązania złożenia (tzw. „wiązania typowe” dostępne w menu kontekstowym – przyp. autora), udostępniają inteligentny pakiet opcji zestawionych na podstawie wcześniejszych schematów działania oraz nowe opcje, które są przydatne w przypadku pracy ze złożeniami – powiedział Michael Lewis, starszy inżynier mechanik z firmy Rethink Robotics, komentując nowości w SolidWorks 2014...

Ciekawostka na deser, czyli...
„Leap motion”. Jest to niewielkie i niedrogie (około 80 euro) urządzenie, które miałem okazję zobaczyć po raz pierwszy w akcji na tegorocznej konferencji PLM Europe (podczas premiery NX 9.0), a które w zamyśle twórców może stanowić kolejny obok manipulatorów 3D krok w kierunku zrewolucjonizowania sposobu pracy z oprogramowaniem do projektowania i modelowania – i nie chodzi tylko o CAD.

Niepozorne i niedrogie urządzenie rozpoznaje gesty rąk z pomocą fal ultradźwiękowych. O ile w aplikacjach „rozrywkowych” sprawdza się w zupełności, czy oznaczać będzie także rewolucję w świecie aplikacji CAD?

Mała rzecz, a cieszy. Niewielkie wymiary idą w parze z wielką funkcjonalnością...                                             Źródło: LeapMotion.com

Wykorzystuje ultradźwięki i pozwala na śledzenie ruchu rąk (dłoni i palców) w określonej przestrzeni, zależnej od umieszczenia urządzenia (vide fot.). Interfejs zintegrowany ze środowiskiem danego programu pozwala odczytywać i interpretować gesty wykonywane przez operatora (inżyniera, projektanta etc.), wykonując określone polecenia, uruchamiając funkcje systemu i tym samym modelując projekt. W praktyce wygląda to niesamowicie i jedyne zastrzeżenia mogą dotyczyć: precyzji pracy z urządzeniem i ergonomi; machanie rękoma przed ekranem komputera może okazać się na dłuższą metę uciążliwe. Jednak jako urządzenie wspomagające pracę z modelami 3D – wydaje się, że przy obecnej cenie i poziomie funkcjonalności, „Leap Motion” ma realną szansę na stałe zadomowić się na biurkach CADowców.

Jak widać, Technologia Synchroniczna w 2D nie była jedynym usprawnieniem, jedyną jesienną premierą, na którą pragnąłem zwrócić Państwa uwagę. Podkreślę jednak raz jeszcze, że systemy i dane 2D nadal odgrywają znaczącą (a może i kluczową) rolę w świecie inżynierskich projektów i każda nowość w tym obszarze może oznaczać zmianę wyznaczającą kierunki ich rozwoju na przeciąg kolejnych lat. W tym sensie ostatnią tak znaczącą zmianą był fakt zaoferowania tych rozwiązań do celów komercyjnych przez uznanych dostawców. Nie wspomniałem także o oczekiwanej na jesień premierze, która nie miała jednak miejsca. SolidWorks Mechanical Conceptual, system przeznaczony do modelowania koncepcyjnego i z założenia będący uzupełnieniem funkcjonalności SolidWorks, zostanie oficjalnie zaprezentowany i udostępniony poprzez Internet na przełomie stycznia i lutego 2014 roku, prawdopodobie podczas konferencji SolidWorks World. Na kolejną rewolucję w CAD trzeba zatem będzie jeszcze trochę poczekać.

(ms)

Źródła: Siemens PLM Software, Dassault Systemes, nxcad.pl, PSWUG.info, Swblog.pl, Develop 3D

Artykuł ukazał się na łamach dwumiesięcznika STAL, wydanie 11-12/2013
