Środa, 19.12.2012 r.

Złożenia z SolidWorks...
Toshiba Satellite C660 w teście cz. IV

Tym razem dalszym ciąg testowania TOSHIBY Satellite przenosimy na łamy SolidEdgeblog.pl. Dlaczego? Ponieważ zgodnie z zapowiedzią z poprzedniego odcinka, tym razem „pomęczymy” z Toshibą także Solid Edge ST4, a konkretnie – podejmiemy próbę otwarcia... złożenia utworzonego wcześniej w SolidWorks 2012 i zapisanego do jego natywnego formatu *.sldasm

To podwójne wyzwanie: z jednej strony – dla Solid Edge ST4, który powinien (dzięki Technologii Synchronicznej) poradzić sobie z odczytaniem i rozpoznaniem elementów złożenia, a z drugiej – dla testowanego laptopa, który w jego fabrycznej konfiguracji (pięta achillesowa to wbudowana karta Intel HD Graphics i 3 GB RAM) daleki jest od standardu panującego obecnie w świecie mobilnych stacji roboczych. Bądźmy szczerzy: to nie jest, ani nie ma ambicji być stacja robocza, a testowanie jej ma na celu jedynie wykazanie, czy posiadając taki „sprzęt” można w ogóle myśleć o uruchamianiu, poznawaniu i pracy z systemami CAD 2D i 3D. Jak na razie jestem zdania, że – amatorsko można, zawodowo – raczej nie, chyba że ograniczymy się do CAD 2D. Swoją drogą, niedawno opublikowany na łamach CAD.pl i 3DCAD.pl test stacji roboczej HP Z220, dedykowanej do systemów CAD 2D sprawił, że w pierwszej chwili – zwątpiłem. Możliwości i wydajność tamtej konfiguracji sprzętowej w moim przekonaniu wystarczyłyby swobodnie na pracę z systemami CAD 3D; może niekoniecznie od razu z NX i V6, ale z SolidWorks, Solid Edge, Kompas-3D, Inventorem... Stacja wyposażona w kartę graficzną Intel HD Graphics 4000 – daleko jej do nVidii, ale ten rodzaj grafiki jest już obsługiwany przez CAD 3D ze „średniej półki”, a na pewno radzi sobie bez problemu z OpenGL :D. Sama stacja kosztuje ok. 3000 złotych netto...

Ad meritum. Solid Edge ST4 uruchomiony, spróbujmy zatem wczytać wspomniane złożenie.

Wybieramy plik, wskazujemy systemowi, by otworzył go jako złożenie ISO i... czekamy. 5 sekund. 10. 15 sekund... Po mniej więcej pół minucie Solid Edge ST4 na budżetowym laptopie otwiera złożenie wykonane i zapisane w SolidWorks 2012. Złożenie, na które składa się 1000 identycznych elementów (szyk prostokątny 10 x 100).

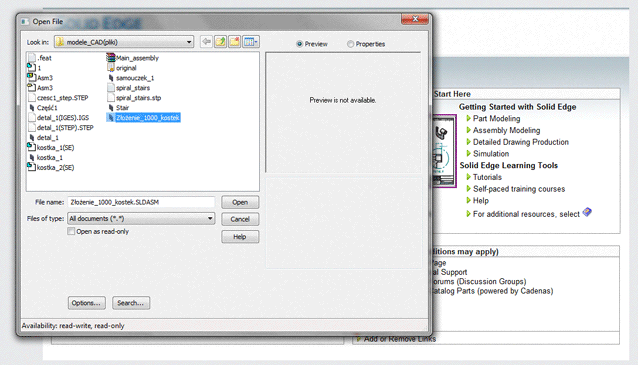

Otwieramy plik złożenia utworzony w SolidWorks 2012. Rozszerzenie – *.sldasm. Solid Edge ST rozpoznaje
w zasadzie wszystkie dostępne formaty plików CAD...


Gdy program pyta nas, jak otworzyć plik w formacie zewnętrznym (tutaj SolidWorks), możemy dokonać wyboru, czy chcemy otworzyć go jako część (iso draft), jako złożenie (iso assembly), czy też w inny sposób (vide screen powyżej)

Translacja, konwersja – jak zwał, tak zwał, ale proces ten zajmuje chwilę niezależnie od tego, jakim komputerem dysponujemy.
Oczywiście im większe możliwości sprzętowe, tym czas oczekiwania jest krótszy...

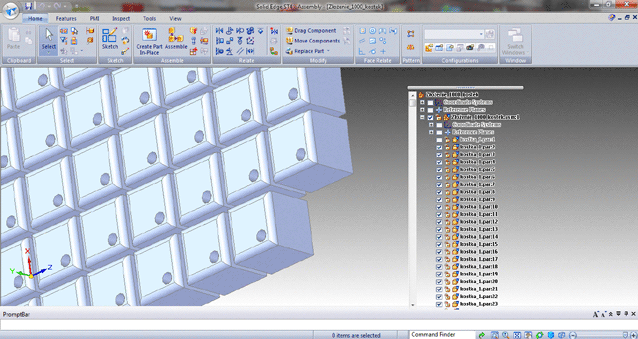

1000 elementów w szyku wczytane! W Solid Edge ST5 drzewo operacji (PathFinder) nie tylko ma przezroczyste tło, ale możemy
go umieścić w dowolnym miejscu przestrzeni roboczej (vide rys. powyżej i poniżej)

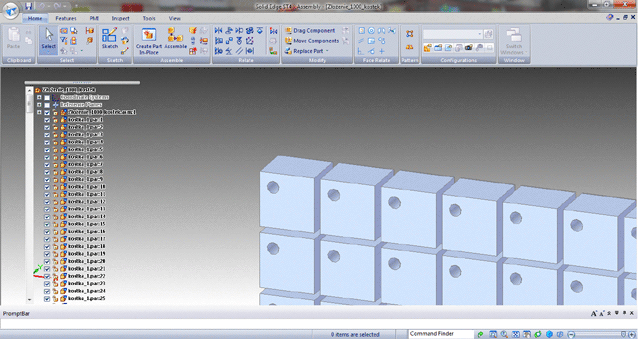

Usunąć wybrany element? To nie problem. Dobrze, że każdą operację można cofnąć :D

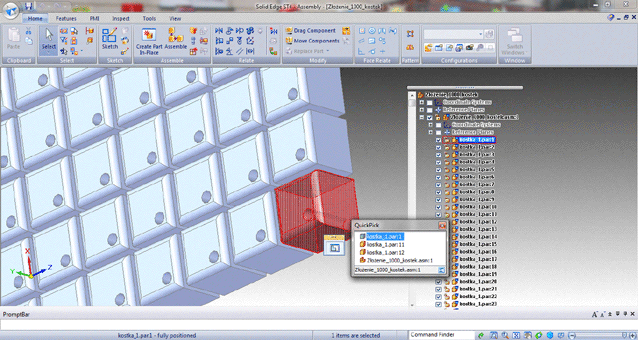

Menu QuickPick. Jak do tej pory – żadnych problemów z wyświetlaniem. Sterownik Intel HD Graphics chyba się spisał...

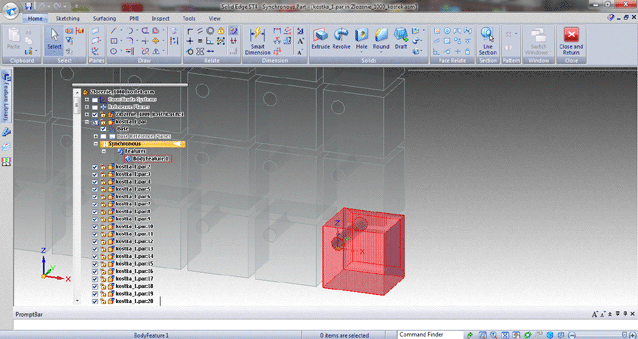

Jeśli na drzewie operacji (PathFinder) wskażemy teraz jeden ze składowych elementów, aby poddać go edycji (a razem z nim inne powiązane w złożeniu), musimy zapisać plik do natywnego formatu Solid Edge (*.asm). Nie ma z tym najmniejszego problemu. Po wykonaniu tej czynności, uzyskujemy dostęp do operacji na modelu, możemy także modyfikować wczytany model.

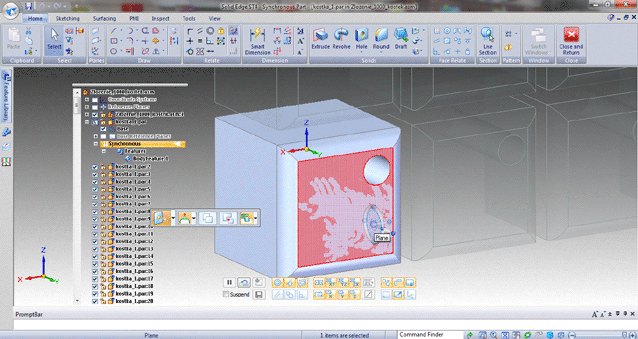

Możemy wykonać szkic na dowolnym z wczytanych w złożeniu elementów, ale...

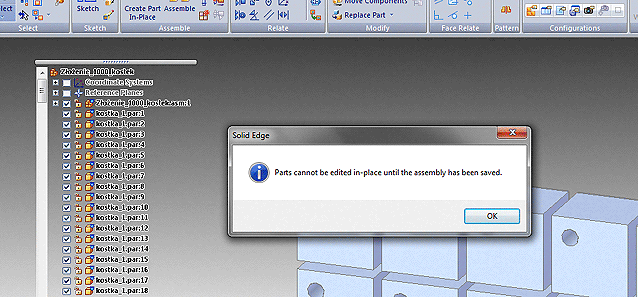

...jeśli chcemy dokonać jakiejś edycji, to należy pamiętać o zapisaniu pliku w natywnym formacie Solid Edge.

W przypadku złożenia będzie to plik z rozszerzeniem *.asm

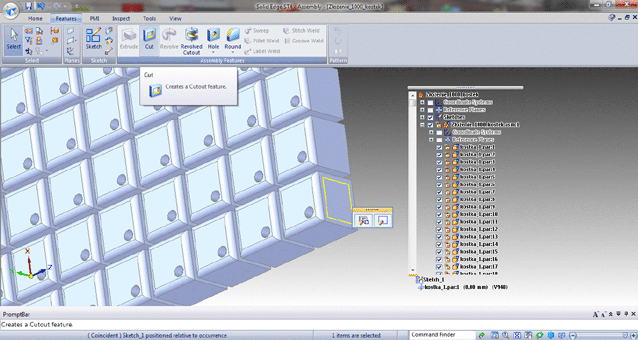

Teraz możemy wskazać dowolny obiekt w PathFinder i uzyskać dostęp do listy operacji, które się nań składają...

Tutaj jednak pojawiły się pewne problemy z wyświetlaniem – odświeżanie w obszarze modyfikowanego modelu zaczęło „szwankować”, ale nie miało to wpływu na przebudowę modelu i czas wykonania owej modyfikacji. Trzeba także dodać, że w tle otwartych było kilka „pamięciożernych” aplikacji (równolegle z Solid Edge ST4 uruchomiony był Front Page, Adobe Photoshop, ale także Firefox, Thunderbird, OpenOffice Writer i inne...).

A jednak! Podczas modyfikowania modelu, Koło Sterowe Solid Edge zaczęło zostawiać „ślady” na wyświetlanym obrazie.
Cóż, złożenie liczy 1000 elementów w 3D, w tle pracują inne aplikacje, a testowy laptop wart jest ok. 1000 złotych :)

Wyświetlanie wyświetlaniem, ale operacja wykonywana jest prawidłowo...



Dało się natomiast zauważyć, iż zapisany plik poddawał się „obróbce” szybciej, niż identyczny szyk elementów, stworzony od podstaw w Solid Edge ST4, ale zapisany jako wieloelementowa część, a nie złożenie (vide test cz. III).

Maciej Stanisławski
