CalculiX i pliki ACIS (*.SAT)

Mam kłopot. Co więcej, sam się o niego prosiłem. Czy pamiętają Państwo kilka artykułów popełnionych przeze mnie – kilka lat temu – na temat bezpłatnego rozwiązania CAE, jakim jest CalculiX? W ostatnim z nich, na zakończenie, opisałem problem z otwarciem w środowisku CalculiX modelu geometrycznego zapisanego z Autodesk Inventor do pliku *.sat. I obiecałem rozwiązanie w kolejnym...

Maciej Stanisławski

...po czym inne tematy oderwały mnie od CalculiX'a na tyle skutecznie, bym o sprawie zapomniał prawie całkowicie. Zacznę więc od krótkiego przypomnienia.

| link do wspomnianego artykułu o CalculiX |

CalculiX jest systemem CAE i może wykorzystywać geometrię pochodzącą z systemów CAD 3D. W tym celu jednak konieczna jest konwersja plików CAD na format czytelny dla CalculiX.
Bezpłatna wersja tego systemu pozwala (przynajmniej teoretycznie) na translację dwóch rodzajów plików: *.sat i *.vda na format *.fbd. Wersja płatna, będąca w ofercie bConverged (jako bConverged Open Engineering Suite, w cenie 55 USD), pozwala dodatkowo na wymianę danych z formatów STEP i IGES, a także BREP, ale zajmijmy się wersją bezpłatną.

Model silnika turboodrzutowego ze sprężarką (kolor niebieski) i turbiną (czerwony)
w CalculiX, gotowy do przeprowadzenia analiz...



W zasadzie możliwość konwertowania plików *.sat i *.vda do natywnego formatu CalculiX powinna rozwiązać problem – nie ma chyba systemu CAD 3D, który nie pozwalałby na zapis do któregoś z ww. formatów, albo nawet do obu. Powinna, ale tak nie jest.

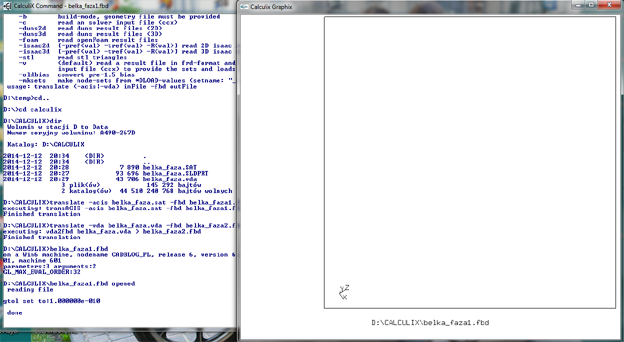

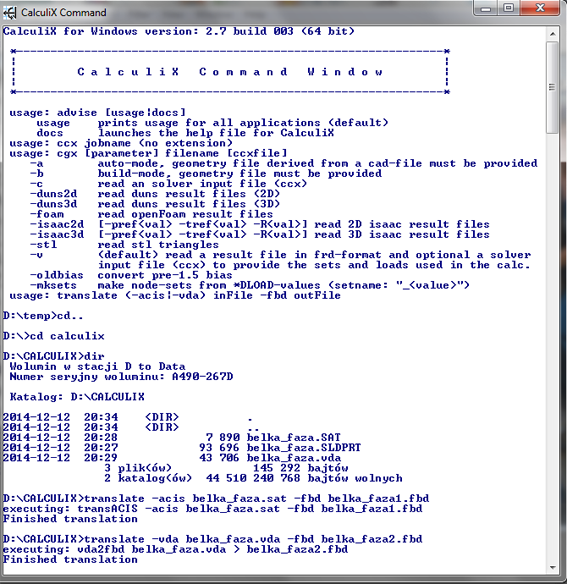

Plik belka_faza, zapisany raz do formatu *.SAT i raz do *.VDA. Obie wersje „przepuszczone”
przez translator CalculiX, w oknie poleceń.



Autodesk Inventor – nie pamiętam, która to była wersja Inventora – nie pozwalał na zapis do formatu *.vda. Pozostawał tylko zapis do ACIS – *.sat. I wszystko byłoby w porządku, gdyby nie fakt, że po dokonaniu translacji pliku – przeprowadzonej przez CalculiX – nie można było uzyskać geometrii nadającej się do przeprowadzenia analizy. Ba – nie można było uzyskać żadnej geometrii: „Próba otwarcia plików zarówno z poziomu edytora SciTE, jak i bezpośrednio z okna wierszy poleceń CalculiX’a, powodowała wyświetlenie pustego okna graficznego (ani śladu jakiejkolwiek geometrii) i komunikat o błędzie m.in. związanym z brakiem UORI (ang. unoriented items)...”



Plik belka_faza.sat po konwersji do formatu CalculiX. Próba otwarcia powoduje wyświetlenie błędu
i pustego okna graficznego...

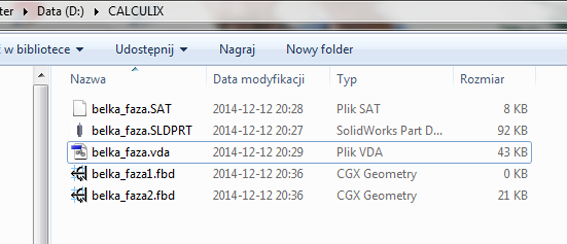

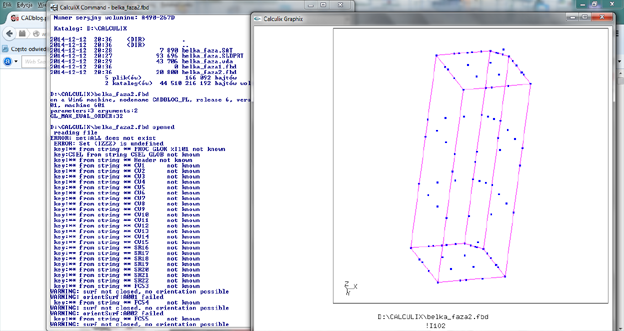

... a uzyskany plik (belka_faza1.fbd) ma tylko 0 KB. Uszkodzony już na pierwszy rzut oka.



Problemy z importem/konwersją plików *.sat sygnalizowali już użytkownicy CalculiX na różnych forach, np. tutaj...

Jeśli dysponujemy systemem CAD, w którym możliwy jest zapis/eksport do *.vda (SOLIDWORKS, Solid Edge, Creo/Pro-E), to nie ma problemu – takie pliki translator tłumaczy sprawnie na format *.fbd. A co mają zrobić użytkownicy innych rozwiązań?



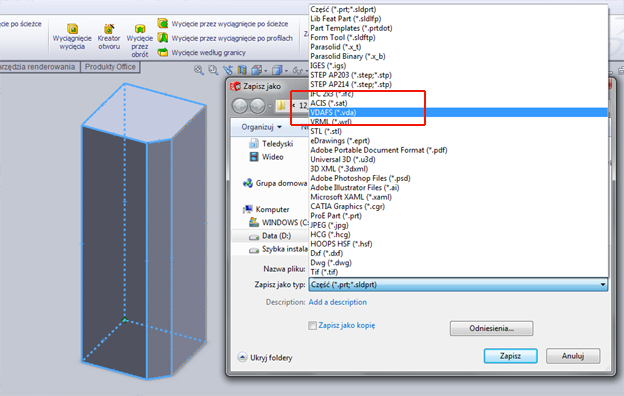

Model belki z fazą, utworzony w SOLIDWORKS i zapisany do formatów *.ACIS i *.SAT



Jak wspomniałem, znalazłem rozwiązanie problemu. Czy eleganckie? Chyba nie – ale za to skuteczne. Siemens PLM Software udostępnia bezpłatną wersję testową Solid Edge ST (obecnie jest to już ST7). Jeśli przeszkadza nam ograniczenie czasowe, możemy sięgnąć po wersję studencką. Technologia Synchroniczna sprawia, że w Solid Edge w zasadzie jesteśmy w stanie otworzyć każdą geometrię 3D, a następnie zapisać ją do formatu „zjadliwego” dla CalculiX, czyli do *.vda.

Sekwencja polecenia przy translacji pliku z formatu *.vda do *.fbd wygląda następująco:

translate -vda nazwa pliku.vda -fbd nazwa pliku.fbd

I powinno działać (vide rys.).

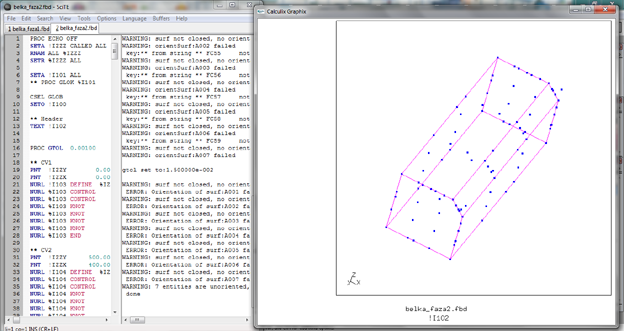

Plik konwertowany z formatu *.VDA otwiera się bez problemu, zarówno z poziomu okna poleceń,
jak i edytora SciTE

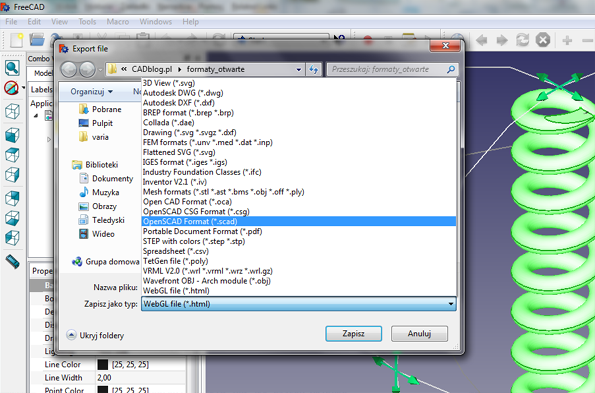

Na marginesie zauważę, że bezpłatny FreeCAD (opisywany m.in. tutaj) także nie pozwala nam na zapis do *.VDA – innymi słowy skorzystanie z niego i CalculiX'a również oznacza „przepuszczenie” plików przez inny system... Szkoda, że oba bezpłatne przecież narzędzia nie są kompatybilne.



FreeCAD nie pozwala na zapis do plików rozpoznawalnych przez bezpłatną wersję CalculiX...



Osobną kwestią pozostaje oczywiście jakość geometrii, jaką uzyskamy w pliku konwertowanym w kilku krokach, w różnych środowiskach. W przypadku prostszych modeli zapewne nie musimy martwić się o jakość/wiarygodność uzyskanych wyników, ale w przypadku np. modelu turbiny...
Cóż, jeśli potrzebne jest nam niedrogie i sprawne narzędzie CAE, może warto zainwestować owe 55 USD w rozszerzoną wersję CalculiX? A może lepiej sięgnąć po Z88 Aurora?

W przyszłym roku postaram się znaleźć chwilę czasu, by przybliżyć Państwu oba systemy, może na zasadzie prostego porównania, a na pewno – opisując ich możliwości.

(ms)

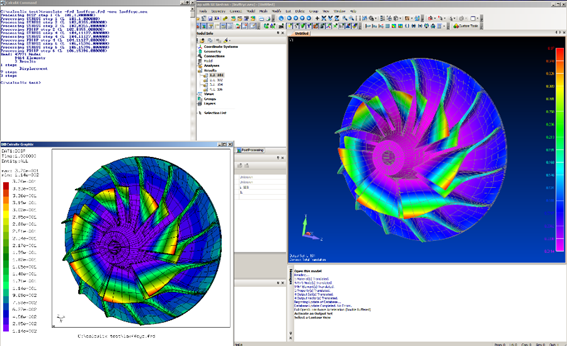

Na rysunku widać model sprężarki (Calculix) otwarty zarówno w środowisku CGX (CalculiX), jak i w Femap.
Rozszerzona wersja CalculiX pozwala na eksport plików zawierających rezultaty analiz (FRD) do środowiska Femap
(z wykorzystaniem formatu neutralnego NEU) i poddanie ich tam postprocesowi...



Źródło: www.bconverged.com, www.dhondt.de


CalculiX można pobrać ze stron:

http://www.dhondt.de/

http://www.bconverged.com/download.php

O CalculiX można poczytać także tutaj i tutaj...

(ms)
