Pro/ENGINEER Wildfire 5.0 (creo)

I. Informacje ogólne

II. Szczegółowa charakterystyka funkcjonalności CAD

III. Szczegółowa charakterystyka funkcjonalności CAM

IV. Szczegółowa charakterystyka funkcjonalności CAE

V. Koszty

VI. Dane oferentów

| tutoriale, podcasty |


I. Informacje ogólne

Pełna nazwa najnowszej wersji programu dostępnej na rynku: Pro/ENGINEER Wildfire 5.0

Rodzaj: Oprogramowanie CAx, będące częścią dużej rodziny produktów PDS (Product Development System), swoją funkcjonalnością obejmującej również zagadnienia PDM/PLM i zarządzania projektami (Winchill ProductPoint, Windchill PDMLink, Windchill ProjectLink ), zaawansowanej wizualizacji produktów (Windchill ProductView), tworzenia ilustracji technicznych oraz dynamicznych publikacji (Arbortext), a także kalkulacji inżynierskich (Mathcad).

Pakiety podstawowe: Pro/ENGINEER Basic Drafting Package, Pro/ENGINEER Founation Advantage, w miarę potrzeby rozbudowywane funkcjonalnie o dodatkowe rozszerzenia i opcje. Dostępne również pakiety zaawansowane, w różnych konfiguracjach funkcjonalnych.

Główni odbiorcy: Budowa maszyn i urządzeń, konstrukcja oprzyrządowania

Polska wersja językowa: Pro/ENGINEER Wildfire 4.0/ 5.0 (Windchill w przygotowaniu) – tylko w ofercie 3D PRO Sp. z o.o.

Platforma systemowa i sprzętowa: PC, Windows, UNIX

Minimalne wymagania sprzętowe, wystarczające do pracy z aplikacją: min. 256 MB RAM, 2 GB miejsca na dysku, CPU min. 500 MHz (rekomendowane: 1+ GB RAM, 2.5+ GB miejsca na dysku, CPU 2.4+ GHz)

Dedykowane aplikacje PDM/PLM: Windchill Product Point, Windchill PDMLink

Ciekawe możliwości, wyróżniające zdaniem oferentów opisywany program na tle konkurencji:
Od lat najlepszy parametryczny modeler 3D na rynku. Poziom dwukierunkowej integracji wewnętrznej środowisk pracy. Unikalne podejście do zagadnień związanych z zarządzaniem danymi oraz procesami wraz z dedykowaną ścieżką wdrażania aplikacji z rodziny Windchill.

Zmiany (w zakresie możliwości programu) w stosunku do poprzedniej wersji:
Ponad 300 zmian zwiększających zarówno indywidualną wydajność użytkownika, jak i wydajność procesową. Nowe aplikacje "Lite", dodane do pakietu podstawowego - wybrane zagadnienia funkcjonalne dotyczące analizy i obliczeń, podstawowa funkcjonalność frezarskich procesów obróbki (2.5 osi), analiza zagadnień ergonomii konstrukcji wyrobów.


II. Szczegółowa charakterystyka funkcjonalności CAD:

• 2D
• 3D
• modelowanie parametryczne
• modelowanie swobodne (bezpośrednie)
• modelowanie bryłowe
• modelowanie powierzchniowe
• konwersja modelu powierzchniowego na model bryłowy
• konwersja modelu bryłowego na model powierzchniowy
• funkcje zaokrąglania krawędzi
• analiza tolerancji/dokładności pasowania
• tworzenie i definiowanie zespołów
• obsługa dużych złożeń
• możliwość umieszczania w zespole części w wariantach uproszczonych
• automatyczna aktualizacja rysunku (i powiązanych dokumentów)
• generowanie rzutów
• tworzenie rysunku złożeniowego
• tworzenie rysunku wykonawczego
• generowanie dokumentacji technicznej
• tworzenie raportów
• tworzenie zestawień materiałowych
• generowanie plików w formacie STL (szybkie prototypowanie i wytwarzanie)
• naprawianie uszkodzonych rysunków

Modelowanie i tworzenie skomplikowanych powierzchni:
Pełna funkcjonalność modelowania powierzchniowego oraz modelowania powierzchni swobodnych

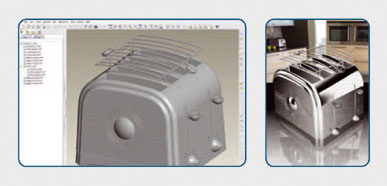

Możliwości z zakresu wizualizacji
• fotorealistyczny rendering
• animacje
• interaktywne wodzenie kamery
• tworzenie zrzutów-prezentacji
• tworzenie przekrojów

Narzędzia występujące w programie (lub moduły) wspomagające:
• projektowanie form wtryskowych: Tool Design Option, Expert Moldbase Extension
• projektowanie konstrukcji ramowych: Expert Framework Extension
• projektowanie konstrukcji spawanych: funkcjonalność dostępna w pakiecie podstawowym
• rozwinięcia konstrukcji blaszanych: funkcjonalność dostępna w pakiecie podstawowym
• modelowanie rur oraz ich układów: Pro/ENGINEER Piping and Cabling
• projektowanie wiązek elektrycznych: Pro/ENGINEER Piping and Cabling, Routed System Designer

Wymiana danych z innymi systemami CAD:
IGES, STEP, VDA, SLA, AutoCAD (DWG/ DXF), ACIS, Parasolid, Granite, ECAD-MCAD, Interface fot CATIA II with ATB, Interface fot CATIA v5 with ATB, Interface for I-DEAS, Interface for Unigraphics with ATB, Interface for JT

Biblioteki części i normaliów
• dołączone do programu
• dostępne inaczej - jako biblioteki WWW


III. Szczegółowa charakterystyka funkcjonalności CAM

• 2D
• 3D
• liczba obsługiwanych osi: frezarki 2.5 - 5 osi, tokarki 2-4 osi, wycinarki drutowe 2-4 osi, dodatkowo wieloosiowe centra frezarsko-tokarskie oraz prasy do obróbki blach
• pełna wykrywanie kolizji narzędzia, uchwytu, formy, modelu etc.
• zarządzanie przeszkodami
• optymalizacja programów obróbki
• symulacja przestrzenna
• symulacja kinematyczna ruchów maszyny
• definiowanie dowolnych najazdów i odjazdów
• automatyczny podział elementów konstrukcji
• rozwinięcia konstrukcji blaszanych
• tworzenie widoków i przekrojów zgodne z normami
• projektowanie narzędzi
• wsparcie podprogramów
• postprocesory do maszyn

Frezowanie
• obróbka zgrubna ze stałym skokiem w osi Z
• obróbka zgrubna materiału resztkowego
• obróbka wykańczająca ze stałym skokiem w osi Z
• obróbka wykańczająca ze stałym krokiem 3D
• obróbka wierszowaniem
• obróbka "ołówkowa"
• obróbka spiralna i promieniowa
• płynny przebieg ścieżek narzędzia (obróbka HSC)
• ograniczanie ścieżek narzędzi

Drążenie
• cięcie po konturze
• obróbka ubytkowa
• obróbka jedno lub różnokierunkowa
• automatyczne łączenie cięć (matryce)

Inne metody obróbki:
• wiercenie
• grawerowanie
• gwintowanie
• cykle obróbki głębokich otworów


IV. Szczegółowa charakterystyka funkcjonalności CAE

• automatyczne generowanie siatki
• analiza naprężeń i przemieszczeń
• analiza drgań i wyboczeń
• analiza termiki i rozchodzenia się ciepła
• analiza obiektów cienkościennych
• symulacja funkcjonowania złożeń i ruchomych części
• narzędzia do wykrywania kolizji
• symulacja warunków rzeczywistych, także grawitacji i siły odśrodkowej
• funkcje optymalizacji projektu
• automatyzacja powtarzanych zadań analitycznych
• przedstawienie wyników analiz w postaci wizualizacji 3D
• rodzaj zastosowanego solver'a: GEM
• możliwość współpracy z innymi solverami
• narzędzia umożliwiające dostosowywanie systemu do własnych potrzeb

wymiana danych z innymi systemami CAE:
ANSYS, NASTRAN, PATRAN, COSMOS, SUPERTAB, ABAQUS, aplikacje do symulacji wtrysku (np. MOLDFLOW), przepływu cieczy i gazów (np. CFDesign - opis systemu tutaj)


V. Koszty i inne...
Cena detaliczna (wartość netto w PLN):
• wersja podstawowa: Basic Drafting Package (BDP)  2 495 Euro
•  pakiet: Foundation XE (FXE)  6 390 Euro;
zawartość pakietu: pełna funkcjonalność modelowania bryłowego i powierzchniowego, budowa złożeń, tworzenie raportów i dokumentacji technicznej, połączenia spawane, projektowanie elementów blaszanych wraz z ich rozwinięciami, kinematyka i animacja mechanizmów i złożeń, fotorendering, obliczenia w zakresie podstawowym, wybrane zagadnienia ze wspomagania procesów obróbczych (frezowanie 2,5 osi), naprawa geometrii pozyskanej z innych systemów CAD, tworzenie modeli 3D na podstawie dokumentacji 2D, narzędzia do weryfikacji modelu,  zagadnienia ergonomii w konstrukcji, interfejsy, etc.

• opłata związana z aktualizacją do najnowszej wersji: aktualizacje oprogramowania dostępne są w ramach usługi tzw. Rocznej Obsługi Serwisowej (Annual Maintenance). Wysokość opłaty zależy od ilości licencji oraz ich konfiguracji.

Możliwość pobrania z Internetu wersji demonstracyjnej/shareware oferowanego oprogramowania itp.:
www.ptc.com – wybrane aplikacje z możliwością ich testowania.

Okres próbny/wersja testowa:
Istnieje możliwość uzyskania tzw. wersji ewaluacyjnej (zazwyczaj 3-mies.)


VI. Podstawowe dane teleadresowe oferentów:

Nazwa firmy: 3D PRO Sp. z o.o.
[obejrzyj profil firmy]

Adres siedziby: ul. Łagiewnicka 54/56, 91- 456 Łódź
tel.
: +48 42 640 60 99
faks
: +48 42 640 60 77

e-mail: info@3dpro.com.pl

adres internetowy: www.3dpro.com.pl
