Czwartek, 20.11.2014 r.

BOM za free

Tytuł niezbyt zgrabny, zwłaszcza – na polskim blogu. Powinien w zasadzie brzmieć: „lista materiałowa za darmo”, ale tak jest jednak krócej, zgrabniej i chyba bardziej chwytliwie.
Do rzeczy: GrabCAD udostępnił wszystkim zainteresowanym gotowy, w pełni funkcjonalny szablon BOM

Maciej Stanisławski

Czym jest BOM (ang. bill of materials) i gdzie znajduje zastosowanie? Najprościej mówiąc jest to zestawienie komponentów i materiałów niezbędnych do zrealizowania/fizycznego wykonania danego projektu, określające dokładnie ich specyfikację, liczbę, rodzaj itp. Nie chodzi tutaj jednak tylko o statyczną, „martwą” tabelkę będącą np. „legendą” do rysunku złożeniowego.

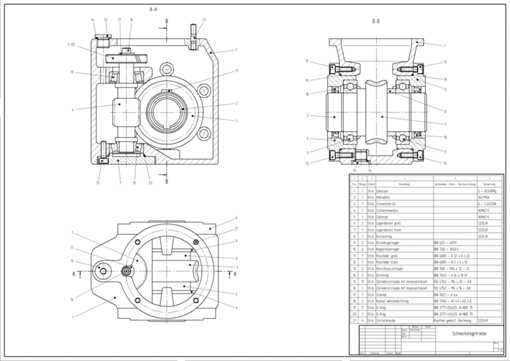

Rysunek techniczny (z widoczną listą materiałówą) przekładni ślimakowej,
wykonany w Solid Edge. Autor: Thorsten Hartmann
źródło: wikipedia.org



Głównym zadaniem BOM jest wsparcie komunikacji pomiędzy kooperantami, albo między poszczególnymi wydziałami (odpowiedzialnymi za projektowanie, produkcję, magazynowanie, serwis itp.) w obrębie jednego przedsiębiorstwa.

Lista materiałowa (BOM, LM etc.) jest szczególnie przydatna, gdy mamy do czynienia z łańcuchami produkcji i dostaw związanymi z wytwarzaniem jakiegokolwiek produktu; obejmuje szacowanie kosztów, kontrolę zapasów, rozliczanie zmian w dostępności danego komponentu lub materiału itp. Systemy CAD niejednokrotnie pozwalają na generowanie takich list, i to „sprzężonych zwrotnie” z projektem – co oznacza, iż zmiana dokonana w tabeli listy materiałowej w programie zewnętrznym (np. Excel) może skutkować zaktualizowaniem projektu CAD.

Nie każdy system CAD oferuje jednak narzędzia pozwalające na automatyczne generowanie takich list. W przypadku najtańszych lub zgoła bezpłatnych systemów, w najlepszym razie przewidziano jedynie możliwość stworzenia takiej tabeli... ręcznie.

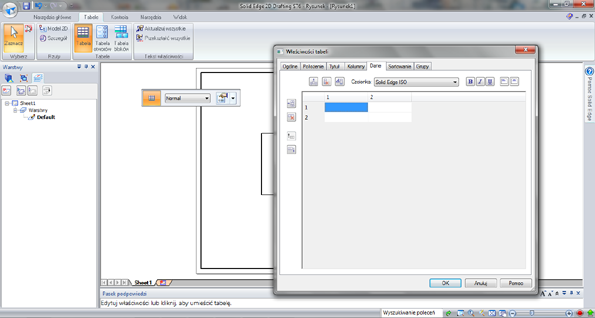

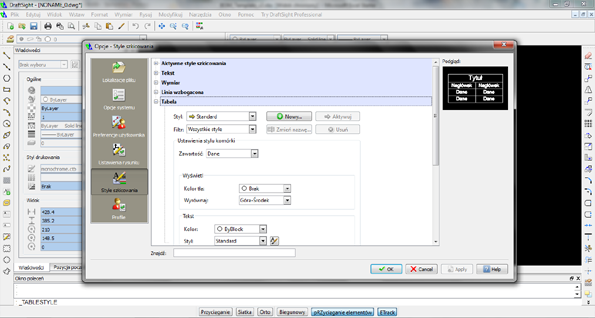

Właściwości tabeli w Solid Edge 2D Drafting (u góry) i w DraftSight (poniżej)...



A może od razu sięgnąć po pakiet biurowy i tam poszukać pomocy? Czy wystarczy nam Microsoft Excel? Albo ostatecznie jego darmowa alternatywa – OpenOffice Calc. Cóż, musimy pamiętać o tym, że...

Nie jest to dedykowane do tego celu narzędzie. Ogólny arkusz z pewnością nie spełni wszystkich wymagań stawianych profesjonalnym BOM. Chcąc korzystać z arkusza utworzonego w programie będącym częścią pakietu biurowego, konsekwentnie zarządzać informacją w programie Excel, musimy planować i organizować pracę w sposób szczególnie staranny i przemyślany. Specjaliści GrabCAD doszli do wniosku, że odpowiednio przygotowany, pusty szablon BOM może być przydatny, a w każdym razie cyt. „może złagodzić ból, przynajmniej do pewnego stopnia. Gdy projektuje się bardziej złożone wyroby, to bardzo szybko dają o sobie znać ograniczenia programu Excel jako narzędzia BOM, niezależnie od jakości szablonu listy materiałowej”.

To prawda. Gdy projekt osiąga pewien stopień złożoności, producent, projektant itp. może zostać zmuszony do przejścia na rozwiązania dedykowane do obsługi dokumentacji (PDM), w tym do pracy z profesjonalnymi listami materiałowymi. A wtedy zazwyczaj konieczna jest migracja danych z istniejących dokumentów *.xls. Stąd zawczasu poprawnie przygotowany szablon – arkusz kalkulacyjny może w przyszłości bardzo ułatwić takie przejście i przeniesienie danych.

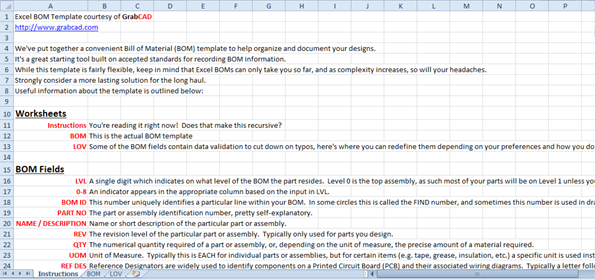

Gotowy szablon BOM przygotowany przez GrabCAD w Excelu.
Na pierwszym arkuszu znajdziemy instrukcję/objaśnienia, na kolejnym...

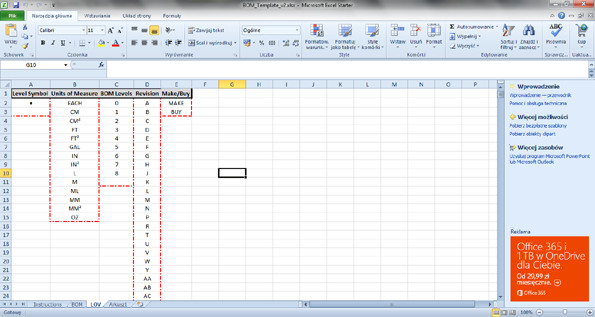

... właściwą listę materiałową (na ilustracji widać m.in. formuły użyte w szablonie).

Szkoda, że wszystko w języku angielskim...

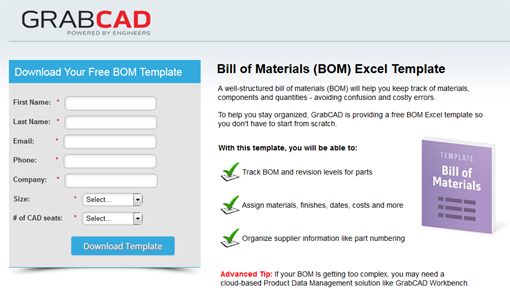

Specjaliści GrabCAD, poza zaoferowanym bezpłatnie gotowym szablonem BOM (do pobrania ze strony GRABCAD), przygotowali także kilka uwag dla osób zainteresowanych skorzystaniem właśnie z niego:

  • Należy tak dostosować gotowy szablon, by jego format był wystarczający dla pełnego zakresu prac projektowych w danej firmie.

  • Należy zadbać także o to, by stosowany szablon był spójny, najlepiej jednakowy dla wszystkich projektów w ramach danego procesu. Wynika to z tego, że dostosowywanie formatu BOM tylko dla konkretnych projektów może stworzyć potencjalne kolosalne problemy z importem danych w przyszłości (nie uwzględnione pewne rubryki, inaczej dobrana systematyka etc.).

  • Warto skorzystać z narzędzi Excel do walidacji danych, aby w miarę możliwości ograniczyć ewentualne błędy przy wprowadzania danych.

  • Warto przewidzieć specjalne, wewnętrzne (używane w firmie, lub ustalone np. z łańcuchem dostawców) przypisywanie numerów części od tych dostawców, którzy np. nie stosują międzynarodowych standardów. To uchroni nas przed kłopotami w przypadku np. zmiany dostawcy danego komponentu, materiału etc.

  • Do zatwierdzania i ew. dokonywania zmian w tak prowadzonej dokumentacji podchodzimy z równą starannością, jak do dokonywania zmian w rysunkach CAD.

Jak widać (szczególnie z ostatniego punktu), przy listach materiałowych prowadzonych w Excelu (lub pochodnych) rolę „PDM” muszą przejąć ludzie i ustalone przez nich procedury postępowania. Jest to do zrobienia, chociaż nie jest to łatwe. Ale kto szuka łatwych rozwiązań, niech lepiej sięgnie od razu po system PDM ;). A przecież nie zawsze mamy taką możliwość.

BOM przygotowany przez GrabCAD można pobrać tutaj. Niestety, plik przygotowano tylko w języku angielskim, ale może uda się przygotować także polską wersję – jeśli twórcy wyrażą na to zgodę...

I to tyle, jeśli chodzi o obiecany ostatnio „prezent” od GrabCAD.

(ms)
