NX & projektowanie form wtryskowych – cz. III
Bazy części znormalizowanych

NX (poprzednia nazwa Unigraphics) jest oprogramowaniem firmy Siemens PLM Software. Pozwala zrealizować cały cykl „życia” produktu, począwszy od koncepcji, przez wykonanie modelu, aż po stworzenie narzędzi produkcyjnych. Umożliwia zarządzanie wszystkimi etapami niezbędnymi do wprowadzenia wyrobu na rynek, uwzględniając pełną wizualizację produktu. Dzięki różnorodnym aplikacjom pozwala znacznie zredukować ryzyko wystąpienia błędów i przyspieszyć pracę. Jedną z takich aplikacji jest NX Mold Wizard...

Autor: Marcin Antosiewicz, CAMdivision

NX Mold Wizard jest specjalistycznym modułem do projektowania form. Mogą to być formy odlewnicze, wtryskowe, formy do szkła itd. W poprzednich artykułach zostały przedstawione narzędzia wspomagające analizę detalu i tworzenie gniazd formujących. Omówione zagadnienia pozwalały w szybki sposób oszacować jakość modelu i wykonać wkłady formujące.

Największy wpływ na przyspieszenie prac konstrukcyjnych ma wykorzystanie bazy części znormalizowanych. Szybkie wstawienie części i sprawne nimi zarządzanie znacznie skraca czas konstruowania i pozwala szybko wprowadzić zmiany na dowolnym etapie konstrukcji.

Baza części znormalizowanych
NX posiada znacznie rozbudowaną bazę części znormalizowanych (kilkaset pozycji) światowych producentów, do których można zaliczyć: HASCO, DME, MISUMI, STRACK, MEUSBURGER, FUTABA, itd. Niedługo do czołowych dostawców części znormalizowanych zawartych w NX będzie można zaliczyć rodzimego producenta – FCPK Bytów.

Baza ta jest w trakcie opracowywania przez zespół konstruktorów w firmie CAMdivision Sp. z o.o., ale już można zobaczyć pierwsze efekty (rys.1).

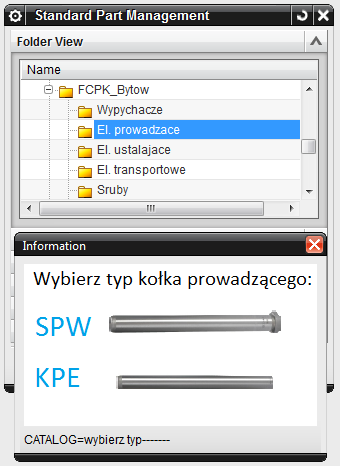

Rys. 1. Okno Standard Part Management – wstawianie części znormalizowanych

Baza działa na zasadzie parametrycznej części sterowanej za pomocą arkusza kalkulacyjnego Excel. Dzięki takiemu rozwiązaniu użytkownik nie musi modyfikować modelu, aby zaimplementować własne wartości. Wystarczy wykonać edycję arkusza kalkulacyjnego, uruchamiając go bezpośrednio w oknie wstawiania części (rys.2) – dzięki temu nie musimy nawet znać dokładnego położenia pliku na dysku.

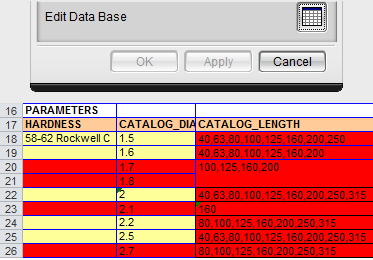

Rys. 2. Edycja arkusza kalkulacyjnego Excel

Okno służące do wstawiania części z bazy posiada strukturę analogiczną, jak w standardowym sposobie modelowania (jest podzielone na grupy). W pierwszej grupie znajdują się katalogi, natomiast w drugiej grupie – części w nich zawarte. Po wskazaniu odpowiedniej części w grupie Details (rys. 3.), można ustawić parametry wstawianych modeli. Pierwsze parametry sterują następnymi. Przykładowo, ustawiając średnice kołka prowadzącego, program aktualizuje parametr długości i pozwala wybrać tylko taką długość, jaka występuje w normie. Użytkownik nie musi korzystać z normy papierowej.

Rys. 3. Grupa Details – ustawianie parametrów części znormalizowanej

Oprócz parametrów wybieranych z listy, niektóre z nich można zmieniać za pomocą suwaków lub wpisując odpowiednią wartość ręcznie (rys. 4).

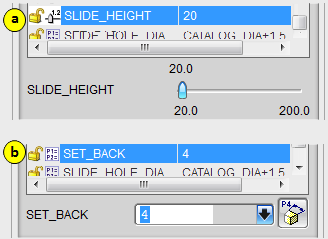

Rys. 4. Zmiana parametrów za pomocą suwaka (a) oraz przez ręczne wpisanie wartości (b)

Wstawiane komponenty posiadają dwie bryły, które są zdefiniowane jako TRUE i FALSE. Są to bryły odpowiednio wchodzące w skład narzędzia oraz bryły, które w późniejszym etapie projektowania zostaną odjęte od płyt lub wkładów formujących w celu wykonania otworów (rys. 5). W przypadku śrub podczas odejmowania w otworach zostaje naniesiony gwint.

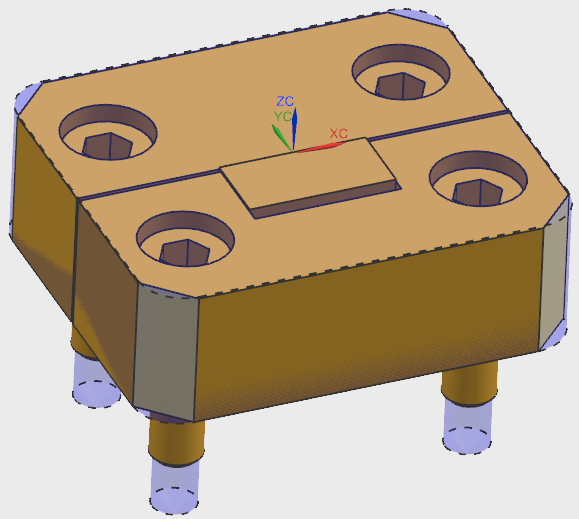

Rys. 5. Zamek boczny zawierający bryłę TRUE (bryła zamka i śrub) i FALSE (bryła wycinająca kieszeń pod zamek i otwory pod śruby)

Baza mechanizmów
Oprócz prostych elementów (jak wymienione wyżej), baza zawiera całe zespoły suwaków i skosów zgrupowanych w osobnym poleceniu. Okno z legendą informuje użytkownika, jakie parametry należy zmienić, aby sterować np. szerokością czy wysokością suwaka. Okno umożliwia przewijanie między poszczególnymi obrazkami za pomocą strzałek (rys. 6 c). W efekcie można mieć do dyspozycji wiele pomocnych informacji. Zaletą wykorzystania suwaków z bazy jest automatyczne dobieranie długości kolumny na podstawie zadanego kąta i skoku.

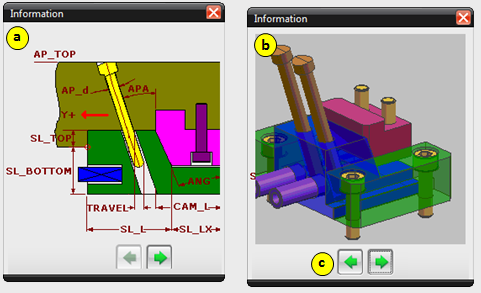

Rys. 6. Okna informacji

Baza złączy i inne akcesoria
NX w swojej bazie posiada także niezbędne akcesoria służące do wprowadzania obiegu chłodziwa. Budowa polecenia jest analogiczna, jak wcześniej. Znajdują się tutaj takie akcesoria, jak: końcówki chłodzenia, przegrody, zaślepki rozprężne, oringi itd.

Baza korpusów
Ostatnią bazą, jaką można wykorzystać do konstruowania form, są korpusy. Stanowią w pełni sparametryzowane złożenia, na podstawie których wstawiane części znormalizowane się pozycjonują. Do takich części należą wypychacze, które automatycznie sczytują położenie oprawy wypychaczy. Dzięki temu wstawiane są na odpowiedniej wysokości. Użytkownik wybiera typ i rozmiar korpusu.

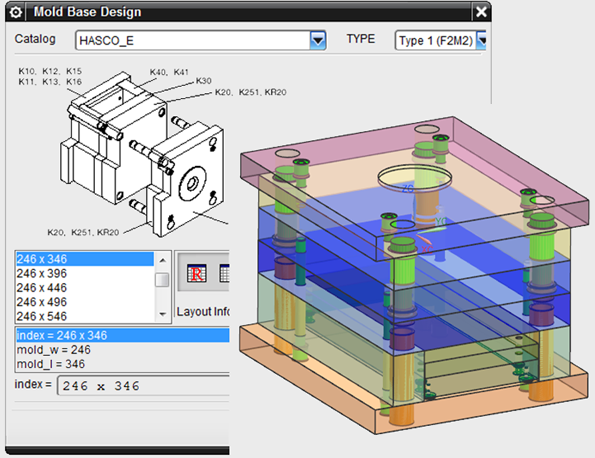

Rys. 7. Baza korpusów

Adaptacja bazy do potrzeb firmy
Dużą zaletą baz NX jest możliwość ich modyfikacji oraz szybkiego dodawania nowych rozwiązań konstrukcyjnych, używanych w danej firmie. Dobrze skonfigurowana baza pozwala na szybsze i łatwiejsze przyuczenie młodych konstruktorów. Gotowe rozwiązania zapobiegają błędom wynikającym z niedostatecznej wiedzy. Do bazy często podpina się rysunki płaskie, na których wstępnie zostają zwymiarowane płyty, wypychacze, suwaki itd. Dzięki temu czas sporządzania dokumentacji skraca się o połowę.

Niektóre firmy wprowadzają parametryzację tabeli złożenia i tabeli rysunku, które są automatycznie wypełniane przez sczytanie danych z komputera lub z wybranego pliku.

Poniżej został przedstawiony przykład skonfigurowanego korpusu, który został uzupełniony o dodatkowe części (rys. 8). Pierwszym kliknięciem zostaje wstawiony kompletny korpus. Kolejnym – drugi takt, który automatyczne sczytuje rozmiar i położenie. W każdej chwili można zmienić wielkość korpusu bez utraty wczytanych komponentów.

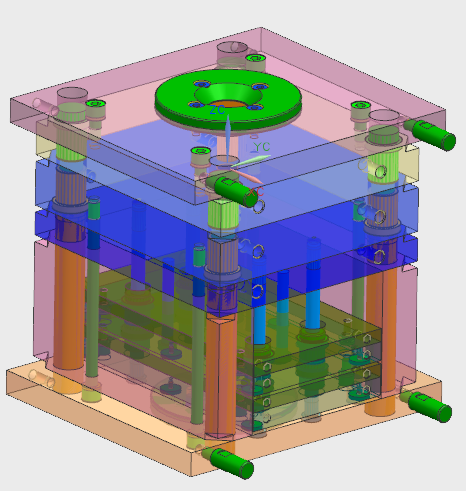

Rys. 8. Zmodyfikowany korpus do dwutaktu

Niektórzy konstruktorzy preferują polskie nazewnictwo w złożeniu. Użytkownik bez modyfikacji plików wsadowych może zmienić charakterystykę nazewnictwa, używając pliku tekstowego, który mapuje nazwy podczas wczytywania.

Podsumowanie
Reasumując, można śmiało stwierdzić, że biblioteka NX Mold Wizard ma bardzo rozbudowaną strukturę. Należy pamiętać, że aby w pełni wykorzystać możliwości systemu, należy ją dostosować do standardów firmy.

W następnym artykule zostaną przedstawione kolejne narzędzia wspomagające konstrukcję form.

Marcin Antosiewicz, CAMdivision

Źródło: NXCAD.pl
